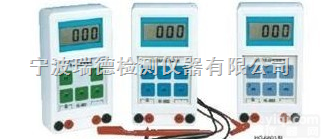

SMHG-6803 电机故障诊断仪

SMHG-6800系列电机故障诊断仪应用了“I/F”法技术，即：对于纯感性线圈，电源电压U不变的条件下，电源频率(F)加倍，电流(I)将减半；通过这一方法可以快速、准确地判断电机绕组品质及各相间平衡情况。同时兼有对地绝缘测量、功率因数角、电容测试等功能，又可以通过电缆线进行远距离测量，从而对电机进行综合测试，从根本上解决了目前在电机故障判断上的猜测行为。

特 点

定时关机，低功耗设计，大容量充电电池，自动低电压充电提示；重量轻，携带方便。

测量范围

阻 抗(Z)：3～1000Ω

电 感(L)：0.28mH～1.8H

电 容(C)：60nF～100μF

功率因数角(ф)：0～90o

对 地 绝 缘 ：0～∞Ω

对地绝缘显示：SMHG-6801/6802

0 ～ 20MΩ ≥20MΩ 高位显示“1”

 SMHG-6803

0 ～200MΩ ≥200MΩ 高位显示“1”

测试频率：100/200、 300/600、900/1800、2400/4800(Hz)

体积：185×100×45(mm)

重  量：600g

选型

型 号 相平衡测试 匝间短路测试 交流电机测试 直流电机测试 转子绕组 电缆遥测 对地绝缘测试 电容测试 功率因数测试 测试电压(V)

SMHG-6801 √ √ √ √ √ √ √ - - 1000

SMHG-6802 √ √ √ √ √ √ √ √ √ 1000

SMHG-6803 √ √ √ √ √ √ √ √ √ 2000
