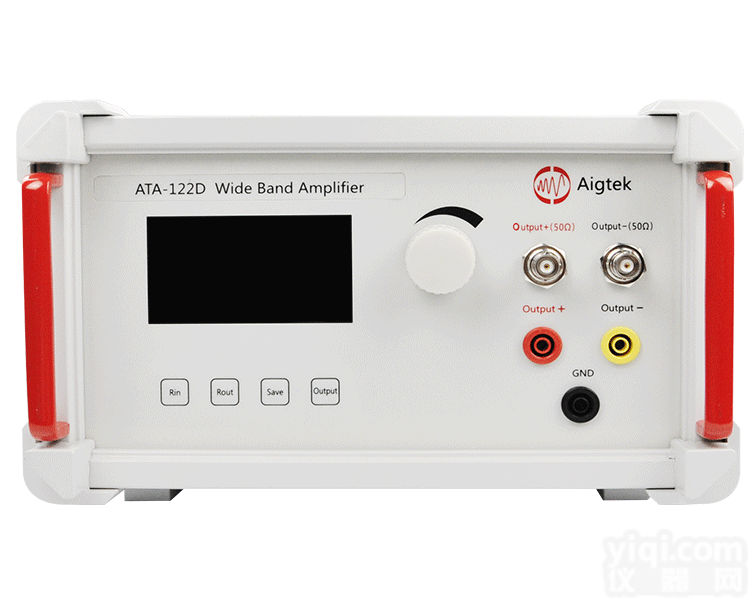

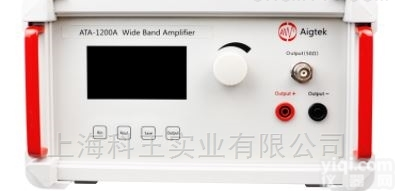

西安安泰电子自主研发ATA-1000系列宽带放大器
- 型号：ATA-1200A/122D
- 产地：中国大陆
- 供应商：西安安泰电子科技有限公司
- 供应商报价：电议
- 标签：西安安泰电子自主研发ATA-1000系列宽带放大器,常用仪表,电工仪表,供应西安安泰电子自主研发ATA-1000系列宽带放大器,西安安泰电子科技有限公司
产品库
功率放大器简介：ATA-1000系列是一款理想的可放大交、直流信号的宽带放大器。带宽高达DC~24MHz，并且具有50Ω、1MΩ两档输入电阻可选，匹配高、低内阻的信号源，实现信号的放大。输出电阻1Ω （香蕉插座输出）、50Ω（BNC接口输出）可调，客户可根据测试需求灵活选择。
产品参数：
| 型号 | ATA-1200A | ATA-122D |
| 带宽（-3dB） | DC~24MHz | DC~20MHz |
| 输出形式 | 单端输出 | 差分输出 |
| 输出电压 | 35Vp-p（±17.5V） | 70Vp-p（±35V） |
| 输出电流（峰值） | 500mA（DC~50Hz） | 500mA（DC~50Hz） |
|
| 1A（50Hz~24MHz） | 1A（50Hz~20MHz） |
| 输出功率 | 17.5W | 35W |
| 电压增益 | 20dB可调（0.5dBstep） | 26dB可调（0.5dBstep） |
| 输入波形幅度 | 0~10Vp-p MAX | 0~10Vp-p MAX |
| 输入电阻 | 50Ω / 1MΩ | 50Ω / 1MΩ |
| 输出电阻 | 1Ω / 50Ω (可定制） | 1Ω / 50Ω (可定制） |
| 压摆率 | 2000V/μs | 2000V/μs |
| 负载RL上限 | ≥17.5Ω（50Hz以上） | ≥35Ω（50Hz以上） |
带宽（-3dB）高达DC~24MHz
输出电压70Vp-p（±35V）
输出电流（峰值） 1A
应用场所领域：
用于院校类电子实验测试
用于mems测试
用于超声波测试
用于电磁场驱动
用于压电陶瓷驱动
