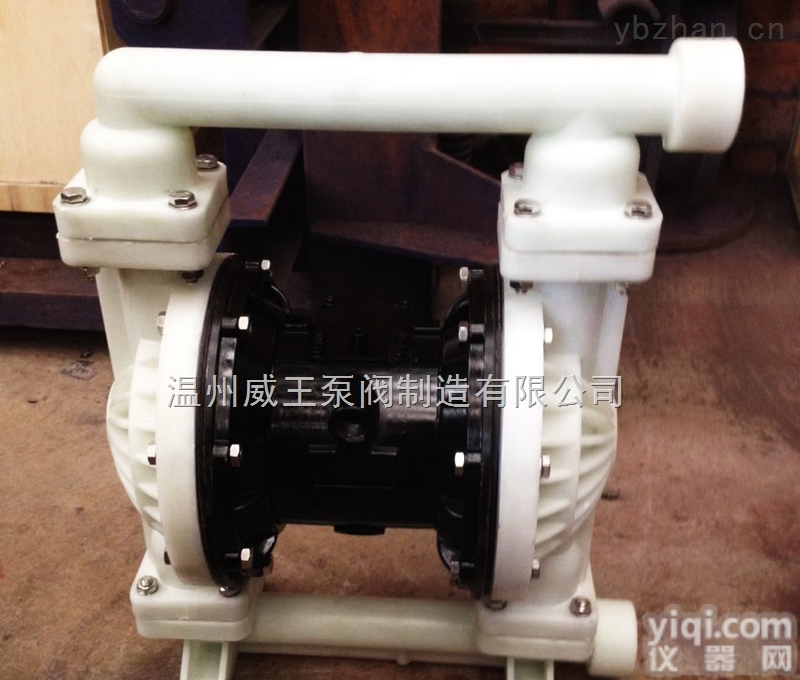

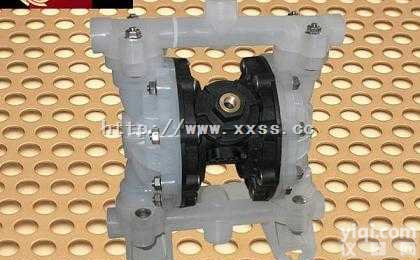

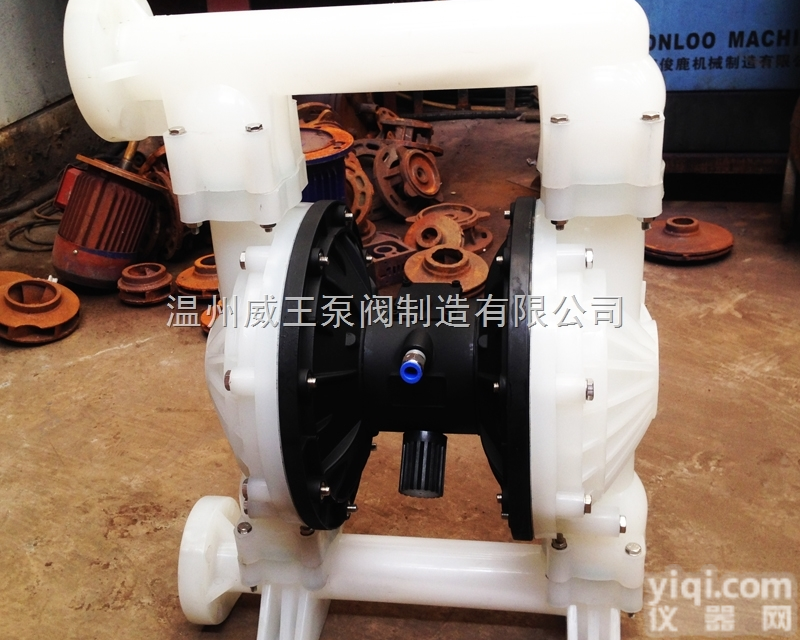

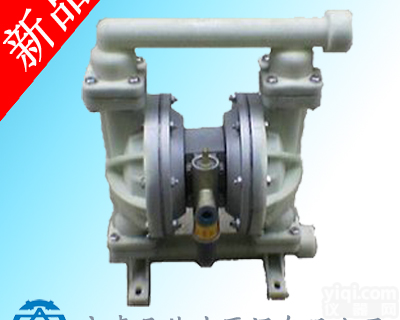

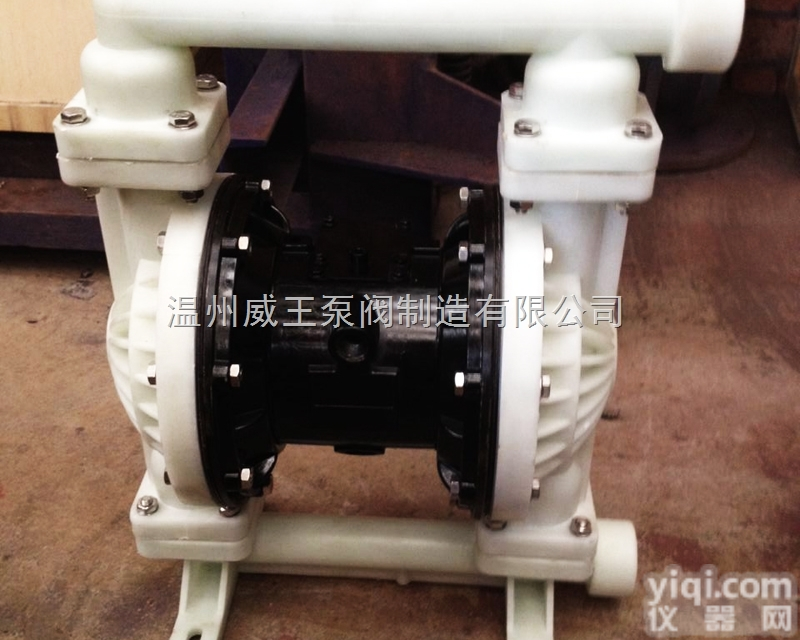

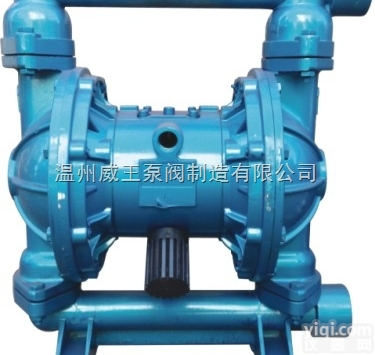

QBY 工程塑料气动隔膜泵

一、QBY工程塑料气动隔膜泵工作原理
　　在气动隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

二、QBY工程塑料气动隔膜泵适用介质及用途
        1.QBY工程塑料气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.四氟气动油漆泵吸油漆、树胶、颜料。
3.气动打胶泵吸粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.工程塑料气动浓浆泵吸油井钻好后，用泵吸沉积物及灌浆。
6.工程塑料气动涂料泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.工程塑料气动上料泵吸啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.气动泥浆泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.耐腐蚀气动隔膜泵吸各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
12.耐酸碱气动隔膜泵吸各种强酸、强碱、强腐蚀液体。
13.防爆气动隔膜泵各种剧毒、易燃、易挥发液体。
14.各种橡胶浆。
15.各种高温液体Z高可耐150℃。
16.作为各种固液体分离设备的前级送压装置
三、QBY工程塑料气动隔膜泵性能参数

名称	型号	进出口径 （mm）	流量 （m3/h）	扬程 （m）	吸程 （m）	Z大允许 通过颗粒 φ（mm）	Z大供 气压 （kgf/cm2）	Z大空气消耗量 （m3/min）
工 程 塑 料 气 动 隔 膜 泵	QBY-10	10	0.8	50	5	1	2-7	0.3
	QBY-15	15	1	50	5	1	2-7	0.3
	QBY-25	25	2.4	50	7	2.5	2-7	0.6
	QBY-40	40	8	50	7	4.5	2-7	0.6
	QBY-50	50	12	50	7	8	2-7	0.9
	QBY-65	65	16	50	7	8	2-7	0.9
	QBY-80	80	24	50	7	10	2-7	1.5
	QBY-100	100	30	50	7	10	2-7	1.5

四、QBY工程塑料气动隔膜泵安装尺寸


型 号	A	B	C	D	E	H1	H2	H3	H	螺纹式	法兰式
										NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	46	344	18	412	1 1/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	2 1/2	84	50	125	165	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	96	696	50	842		118	80	160	200	8	18

五、QBY工程塑料气动隔膜泵故障解决方法
 　 （一）、泵在运转但流量过低
         1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。
 　　2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。 　 　         3 、请检查入口管道是否被堵塞。
 　 （二）、气动气动隔膜泵无法启动或动作缓慢
1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。
  　　2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。伤的 痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。请重新更换新品
 　 　3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。
（三）、液体从气室排出口漏出
1 、请检查隔膜是否破裂。
   　　2 、检查隔膜是否正确安装和锁紧。
 　 （四）、出口液休中含有大量气泡
1 、请检查隔膜是否破裂。
 　　2 、检查泵体和管路是否泄漏。
六、QBY工程塑料气动隔膜泵安装方式

七、QBY工程塑料气动隔膜泵使用注意事项
 1.本泵振动极其轻微，一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
