| 加工定制： | 是 | 品Pai： | 拓展 | 型号： | ZY-60 |
| 类型： | 锚杆拉力计 | 测量范围： | 60（KN） | 测量精度： | ±2级2% |
| Z大负荷： | 500（KN） | | | | |

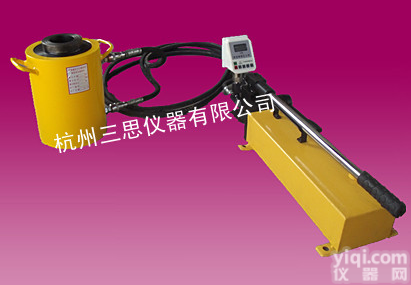

ZY-60锚杆拉力计一、锚杆拉力计用途和特点ZY系列锚杆拉力计，适用于锚杆、钢筋等锚固体锚固力的检测，是锚杆施工质量检验必备仪器。该拉力计由手动泵（或配电动泵）、液压缸、指针表（MPA）或数字表（KN）及高压胶管等部分组成。其中手动泵工作类型为双油路高、低压双径柱塞式设计，工作效率高，加载快，低压可根据所需要的压力调整设定。泵体上安装了三位四通手动换向阀，可使进口与出口油路换向，该阀采用端面密封结构，密封性能比一般钢球结构好，操作方便，寿命长。液压缸为中空双油路型，通过快速接头与高压胶管相接。压力表安装在泵体上，换算即可直接读锚杆拉力值。该系列锚杆拉力计具有结构新颖、性能可靠、携带方便、体积小、重量轻等特点。二、ZY-60锚杆拉拔仪技术参数
| 参数 | 型号 | ZY-60 |
手动泵 | 工作压力/MPa | 高压 | 63 |
低压 | 2 |
流量ml/次 | 高压 | 2.3 |
低压 | 14.5 |
Z大手压力/N | 500 |
贮油量/L | 1.5 |
质量/Kg | 8 |
液压缸 | 工作能力/KN | 500 |
拉力行程/mm | 100 |
ZX孔径/mm | 60 |
质量/Kg | 28 |
三、锚杆拉拔仪装箱单1、液压缸1个2、手动泵（带包装铁箱）或木箱1台3、产品合格证1份4、使用说明书1份5、连接电缆线1根6、保修卡1份7、数显压力表1只8、高压油管1根用于玻璃幕墙检测的是ZY-100锚杆拉力计，技术参数如上面所示四、配件主要包括：M6、M8、M10、M10、M12、M14、M16、M18的转换接头和100kN的拉杆五、注意事项1、拉力计严禁超负荷使用，数显峰值表禁止超出Z大量程。2、应保持系统清洁，连接拉油管前应将接头处灰尘擦净，油缸测试完毕应复位。3、油缸工作时底部应摆平放稳，与所测锚杆成直线，不得超行程工作。4、储油管内应加注干净的N46号抗磨液压油，注油量不得太满，应使油管内留有一定空间（约留有1/5空间），以使空气排出。5、高压胶管每年应作一次耐压试验，以防老化发生意外。6、拉力计工作过程中，油缸周围严禁站人，注意安全。产品在规定使用条件下，一年内保修，严禁超负荷行程使用六、压力换算
表压力（MPA） | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
型号:ZY-60(KN) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
约T(吨) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
上表为理论数据压力表每/(MPA)约10KN约1吨。精度为±2级2%
