| 型号： | WDW | 类型： | 微电脑拉力试验机 | 测量范围： | 50（KN） |

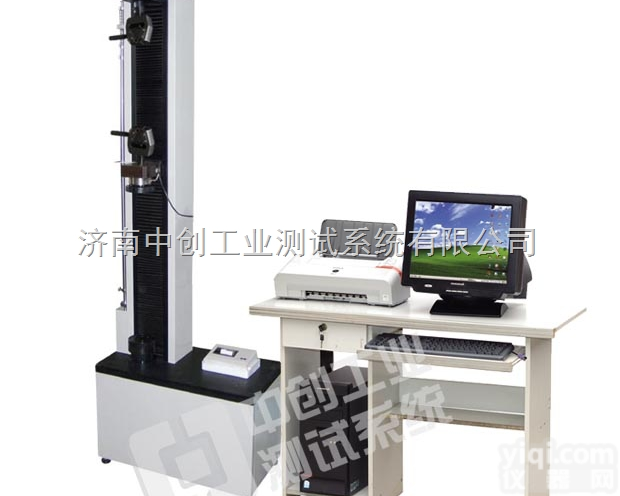

WDW系列微机控制电子万能试验机满足国家标准G B / T 1 6 4 9 1设计的新型整机。计算机系统通过全数字控制器，经调速系统控制交流伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，实现了试验力、试样变形和横梁位移等参数的闭环控制，符合国家G B / T 2 2 8《金属材料 室温拉伸试验方法》要求的数据处理，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示、试验数据的自动处理（根据相应的试验方法）和处理结果的磁盘存储。另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。功能特点：
主机1、主机采用高钢度门式框架结构，强度高、变形小；2、采用进口高精度滚珠丝杠，传动GX平稳；3、传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；4、采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可达1:100000；5、夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；6、特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。 控制系统STC300全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；2、数据采集系统由4路高JZ24位A/D转换通道组成。Z高分辨率达1/300000，全程不分档；3、选用BB、AD、Xilinx等原装名Pai集成器件，全数字化设计；4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。控制软件符合GB228-2002等三十多个国家标准有关规定, 同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
| 型号 | WDW-10 | WDW-20 | WDW-50 |
| Z大试验力 | 10KN | 20kN | 50kN |
| 主机结构 | 门式框架结构 |
| 测量范围 | Z大试验力的0.4%-- |
| 试验力精度 | 优于示值的±1%（精密级为±0.5%） |
| 主机精度 | 主机所有重要部件均采用进口大型加工ZX加工，保证试验力精度 |
| 试验力分辨力 | 1/300000(全程不分档或等效6档) |
| 横梁位移分辨力 | 高于0.001mm |
| 大变形测量范围 | 10mm-800mm |
| 变形测量精度 | 在引伸计满量程的2%-范围内，优于示值的±0.5% |
| 试验速度范围 | 0.01—500mm/min，无级调速 |
| 速度控制精度 | ±1%(0.01~10mm/min);±0.5%(10~500mm/min) |
| 恒力、恒变形、恒位移控制范围: | 0.2%-FS |
| 恒力、恒变形、恒位移控制精度: | 设定值﹤10%FS时,设定值的±1.0%以内设定值≧10%FS时,设定值的±0.1%以内 |
| 变形速率控制精度 | 速率﹤0.05%FS时为±2.0%设定值内速率≧10.05%FS时为±0.5%设定值内 |
| 试验拉伸空间（可定制） | 600mm |
| 试验宽度空间（可定制） | 400mm |
| 整机电源 | 单相,220V±10%,50Hz，功率：2 kW |
| 工作环境 | 室温—35℃,相对湿度不超过80% |
| 主机尺寸 | 760 mm×530 mm×1760 mm |
| 整机重量 | 420kg | 460 kg |
