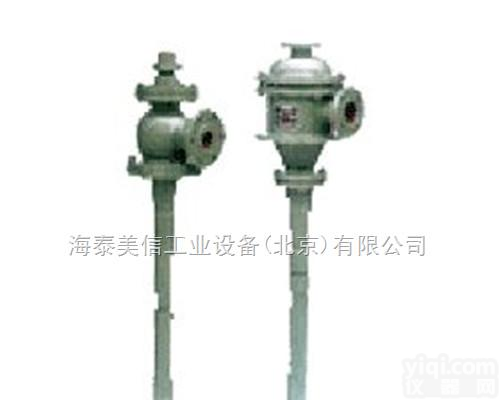

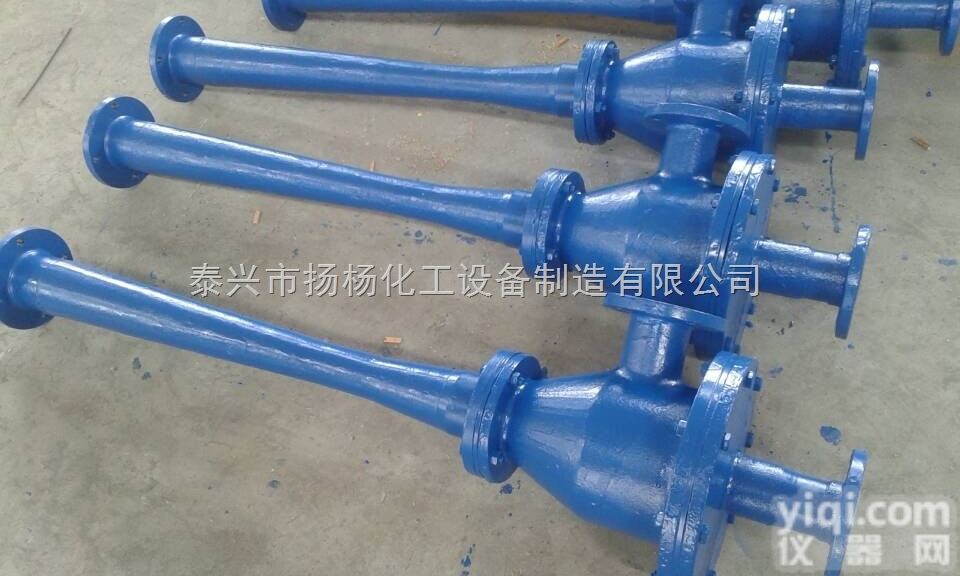

溧阳水喷射真空泵机组,高压真空泵,以及常见的结构
- 产地：中国大陆
- 供应商：河北慧采科技有限公司
- 供应商报价：电议
- 标签：溧阳水喷射真空泵机组,高压真空泵,以及常见的结构,行业仪器,建筑工程,供应溧阳水喷射真空泵机组,高压真空泵,以及常见的结构,河北慧采科技有限公司
产品库
 | $n | $n | $n
| 型号:JX072049ISG100-160电动抽水泵 | $n型号:JX1109062BV-5121水环式真空电动泵 | $n型号:JX110898水环真空泵2BV-5121 | $n
ISG立式离心泵产品概述： |
ISG系列立式单级单吸离心泵，是在吸收国内外同类产品先进技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业领先水平。
|
ISG立式离心泵用途 ：
供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，空调、采暖、水处理、冷却系统、液体循环和供水、高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
ISG立式离心泵工作条件:
1、吸入压力≤1．6MPa，或泵系统工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
ISG立式离心泵产品特点:
运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
型号定义：【具体型号参数及安装尺寸请咨询卖家】
ISG20-160离心泵系能参数
型号：ISG20-160
流量：2.5m3/h
扬程：32m
电机：0.75kw
ISG/ISW离心泵产品性能参数 |
ISG/ISW离心泵安装说明
1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管道重要不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚夫螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种（见联接方式）。
离心泵的维护 1、运行中的维护：
（1）进口管必须充满液体，禁止泵在汽蚀状态下长期运行。
（2）定时检查电机电流值，不得超过机额定电流。
（3）泵进行长期运行后，由机械磨损，使机组噪音及振动增大时，应停机检查，必要时可更换易损零件及轴承，机组大修一般为一年。
2、机械密封维护
（1）机械密封润滑应清洁无固体颗粒。
（2）严禁机械密封在干磨情况下工作。
（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨断裂损坏。
（4）密封泄漏量允差3滴/分。否则应检查。 |
一、2BV-5121水环式真空泵的工作原理：
当2BV-5121水环式真空泵的叶轮逆市方针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮盒相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时2BV-5121水环式真空泵的叶轮轮壳与水环内界面之间形成一个月牙形空间，而这一空间又被叶轮叶片分成和叶片数目相等的若干个小腔。如果以叶轮的下部0℃为起点，那么2BV-5121水环式真空泵的叶轮在旋转前180℃时小腔的容积由小变大，而且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝，当叶轮继续旋转时，小腔由大变小，使气体被压缩，当小腔与排气口相通时，气体变被排出2BV-5121水环式真空泵外。
2BV-5121水环式真空泵是靠泵腔容积的变化来实现吸气，压缩和排气的，因此它属于变容式真空泵。
二、相对于SK、2SK等真空泵，2BV-5121水环式真空泵有以下特点：
1、机泵同轴式直联设计，节省空间，易于安装。
2、2BV-5121水环式真空泵全部采用国外进口机械密封作为标准配置。
3、2BV-5121水环式真空泵全部设有气蚀保护管接口，如在极限压力下工作，开启气蚀保护管接口（或与分离器连接）可在限度保证吸气效果的情况下消除气蚀声，并对2BV-5121水环式真空泵进行保护。
4、铝青铜叶轮强度高，经久耐用，并提高了泵的耐腐蚀性。如过流部件采用不锈钢材质，可工作在更为苛刻的环境中。
5、2BV-5121水环式真空泵独特的柔性排气口设计，不会产生过压缩，确保了2BV-5121水环式真空泵在其性能范围内效率。
6、全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44）
7、2BV-5121水环式真空泵全部采用NTN或NSK进口轴承。
三、2BV-5121水环式真空泵的用途：
2BV-5121水环式真空泵被广泛用于石油化工、制药、食品、制糖工业等领域，主要用于真空过滤、真空蒸馏、真空消毒、挤出成型、食品加工、液体脱气等。
四、2BV-5121水环式真空泵主要优点：
1）2BV-5121水环式真空泵的机构简单，制造精度要求不高，容易加工；
2）结构紧凑，福建2BV-5121水环式真空泵的转数较高，一般可与电机直联，无须减速装置，故用小的结构尺寸，可以获得大的排气量，占地面积小；
3）压缩气体基本上是等温的，即压缩气体国产温度变化小；
4）由于福建2BV-5121水环式真空泵的泵腔内没有金属摩擦表面，无须对2BV-5121水环式真空泵的泵内进行润滑，而且磨损很小，转动件和固定件之间的密封可直接由水封来完成；
5）2BV-5121水环式真空泵吸气均匀，工作平稳可靠，操作简单，维修方便。
