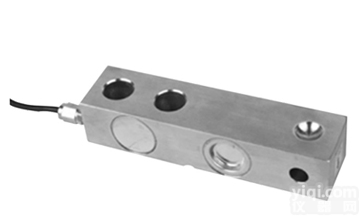

参考价：998元 传力SBTL-1T型单悬臂梁称重传感器，原理接线结构图

公司名称：江西翼腾商贸有限公司

联系人：余小剑《销售工程师》简称，余工，你懂的。嘿嘿！

手机：13007255595  方便联系
公司电话：0 7 9 2-8 2 2 3 7 0 0 便于询价

工作QQ：1919615065 便于沟通

传真：【功能传报价】麻烦备注余小剑收，以便及时给您报价！

邮箱：1919615065@qq.com  方便Mail，你懂的。嘎嘎！

具体价格请咨询：  我司的余工，【公司电话：0 7 9 2-8 2 2 3 7 0 0】相信他会给您一个详细而又满意的答复的，希望对您有所帮助，谢谢！



本公司网址：http://www.jxcgkj.com/
以下信息长期有效！欢迎新老客户来电咨询！！



产品特点和优势和技术参数：

Features 主要特点

▪ Single ended shear beam load cell
▪ Senior alloy steel
▪ High accuracy
▪ High stability
▪ Unique “blind” loading hole
▪ Easy to install
▪ Protected against corrosion by nickelplated treatment
▪ Suitable for floor scales, blending & mixing systems ａnd batching systems, etc.

▪ 悬臂梁式
▪ 优质合金钢材质
▪ 高精度
▪ 高稳定性
▪ 独特的承载盲孔设计
▪ 安装简便、快速
▪ 表层镀镍防腐处理
▪ 适用于平台秤、搅拌站和配料秤等



Capacities 量程
▪ 500kg, 1000kg, 2000kg



Specification 技术参数

Rated Output	额定输出	2.0mV/V ±0.1%
Zero Balance	零点平衡	±1% of rated output
Creep after 30 minutes	蠕变	±0.03% of rated output
Nonlinearity	非线性	±0.03% of rated output
Hysteresis	滞后	±0.03% of rated output
Repeatability	重复性	±0.03% of rated output
Temp. effect on output	灵敏度温漂	≤0.002% of applied output/ºC
Temp. effect on zero	零点温漂	≤0.002% of rated output/ºC
Safe Temp. Range	可用温度范围	-10ºC to + 70ºC
Temp. Compensated	温度补偿范围	-10ºC to + 40ºC
Safe Overload	安全载荷	150%
Input Impedance	输入阻抗	387 ohm ± 20 ohm
Output Impedance	输出阻抗	350 ohm ± 5 ohm
Insulation Resistance	绝缘阻抗	≥5000 M ohm (50V DC)
Rated Excitation	推荐激励电压	10V DC/AC
Maximum Excitation	激励电压	15V DC/AC
Cable Length	导线长度	6m
Cable Color Code	导线颜色	Red(+E) Black(-E) Green(+S) White(-S)

SBTL 悬臂梁系列传感器接线图接线方法图片：见如图：

以下为更多称重传感器接线方法：希望对你所帮助，谢谢！本文来自江西翼腾 余小剑，余工为您细心，专业提供，若有相关问题请来电咨询，电：0 7 9 2-8 2 2 3 7 0 0

称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。—江西翼腾供稿！

　　一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了。—江西翼腾供稿！SEN+和SEN-是补偿线路电阻用的。SEN+和EXC+是通路的，SEN-和EXC-是通路的。—江西翼腾供稿！

下面是我司近期热门供应的产品型号！

见如图所示：

或者

红与E+[传感器激励电压+] 接在一起。

黄与E-[传感器激励电压-]接在一起。

绿与S+[传感器输出信号+]接在一起。

蓝与S-[传感器输出信号-] 接在一起。

具体接法应当使用万用表测量传感器的阻值,普通传感器激励电压两端是400欧左右,输出信号两端是350欧.如果信号接反可以对调其导线.

按照对应的线速接到仪表上 仪表上一般都有标志好的 、。





还有一种方法就是：红 蓝 绿 白 黑对应的+EXE +SIG -EXE - SIG 屏蔽分别是 正激励 正信号 负激励 负信号，接上去，标定就可以了，很简单的。再不懂的话，可联系我司技术人员。









产品型号                     规格描述



　　传感器：

梁式

SBTL-0.5T

SBTL-1T

SBTL-2T

SBTL-0.5TSS ESH

SBTL-1TSS ESH

SBTL-2TSS ESH

SBTL-3TSS ESH

SBT-0.5T

SBT-1T

SBT-2T

SBT-3T

SBT-5T

SBSB-2Tss ESH

见如图：SBTL 悬臂梁传感器 尺寸图

传感器原理及结构图：见下面

 －－－－-以上文章由江西翼腾商贸有限公司版权所有，希望对你有所帮助。谢谢！
小贴士：

称重传感器显示仪表故障分析及研究
    称重传感器显示仪表因有可视距离远、读数方便、无视差、精度高、可靠性好、抗振性强等优点取代了动圈指示仪,在企业中得到了广泛的使用。

    称重传感器显示仪表因生产厂家的不同而有各种不同的线路,有的厂家不提供线路图或仅有简单的原理图,给维修数显表带来一定的困难。现把数显表具体故障
