陶瓷砖综合测定仪 陶瓷砖平整度、直角度、边直度综合测定仪 MTSY-2型
一、陶瓷砖综合测定仪概述
1、适用范围：
该仪器是用于测量检验陶瓷砖边直度、直角度和平整度的专用设备，满足国家标准GB/T3810.2－2006 idt ISO 10545-2-1995《陶瓷砖－尺寸和表面质量的检验》的条件。
2、边直度、直角度、平整度的定义：
（1）边直度：在砖的平面内，边的ZY偏离直线的偏差。边直度用百分比表示，用下式计算：
C
——×100
L
式中：C－测量边的ZY偏离直线的偏差；
L－测量边长度
（2）直角度：将砖一个角紧靠着放在用标准板校正过的直角上，测量它与标准直角的偏差。直角度用百分比表示，用下式计算：
δ
——×100
L
式中：δ－砖的测量边与标准板相应边在距转角5mm处测得的偏差值；
L－砖相邻两边的长度
（3）表面平整度。由砖面上3点的测量值来定义。
ZX弯曲度以对角线长的百分数表示。边弯曲度，长方形砖以长度和宽度的百分数表示，正方形砖以边长的百分数表示。翘曲度以对角线长的百分数表示。
二、陶瓷砖综合测定仪主要技术参数 1、测量范围：60×60-1000×1000mm；
2、测量精度：误差≤0.1mm；
3、记录方式：百分表。
三、陶瓷砖综合测定仪结构(见结构示意图)
陶瓷砖边直度、直角度、平整度综合测定仪的结构示意图
1－仪器台板 2－活动 3－调节板 4－边直度量表及表座
5－呆 6－导轨 7－直角度量表及表座 8－导向轴
9－导向套 10－ZX弯曲度量表及表座 11－翘曲度量表及表座
四、陶瓷砖综合测定仪检测步骤
每种类型的砖取10块整砖进行检测。
1、边直度与直角度的检测：
当砖放在仪器的三个支承销上时，使定位销靠近被测边，离测量边每个角的距离为5mm，边直度量表的测杆调整至被测边的ZY处；直角度量表的测杆应在离测量边的一个角5mm处。
将合适的标准板准确地置于仪器的测量位置上，调整量表的读数至合适的初始值。
取出标准板，将砖的正面恰当地放在仪器的定位销上，分别记录边ZY处和离角5mm处的量表读数，如果是正方形砖，转动砖试样，得到4次测量值。每块砖都重复上述步骤，如果是长方形砖，分别测量长边和宽边的边直度和直角度。测量精度到0.1mm。
2、平整度的检测：
将相应的标准板准确地放在3个支承销上，每个支承销的ZX到砖边的距离为10mm，ZX弯曲度量表座杠杆触头应在砖ZX位置，翘曲度量表座杠杆触头应在砖被测角离砖边10mm处，调节弯曲度和翘曲度量表的读数至合适的初始值。
取出标准板，将砖的釉面或合适的面朝下置于仪器上，分别记录每个量表的读数。如果是正方形砖，每块试样得到4个测量值，每块砖都重复上述步骤。测量精确到0.1mm。
五、陶瓷砖综合测定仪注意事项
1、放置试样或标准板时，应轻拿轻放，不要用力过大，以免影响检测结果。
2、仪器应安放在平稳且干净的基面上，保持仪器各部位的清洁，并不定期在仪器各部位表面抹擦少量机油以防锈蚀。

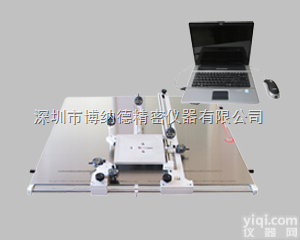

陶瓷砖综合测定仪图片：
