西门子S7-300PLC扩展模块6ES7331-7KF02-0AB0深圳代理商

产品简介
西门子S7-300PLC扩展模块6ES7331-7KF02-0AB0全新原装

名称：西门子S7-300PLC扩展模块

订货型号：6ES7331-7KF02-0AB0

产品说明：SIMATIC S7-300，模拟量输入SM 331，光电隔离，U/I/热电偶/电阻中断，诊断；分辨率9/12/14位，8AI，

产地：德国制造

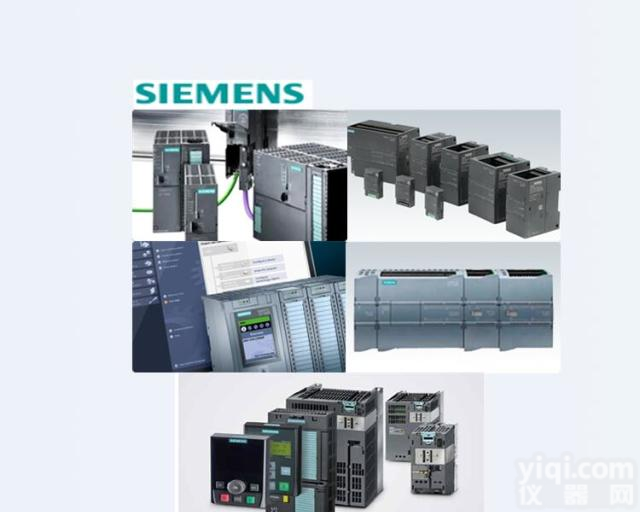

产品相册

西门子S7-300PLC扩展模块6ES7331-7KF02-0AB0全新原装

西门子S7-300PLC扩展模块6ES7331-7KF02-0AB0全新原装

产品资料
6ES7331-7KF02-0AB0



• 产品信息细节

• 技术数据

• CAx数据

技术数据

		SIMATIC S7-300,模拟输入 SM 331,电位隔离, 8 AE,Aufl. 9/12/14 位, U/I/热电偶/电阻, 报警,诊断,1x 20极 拉/插入 mit 激活 背板总线
电源电压
负载电压 L+
● 额定值 (DC)		24 V
● 反极性保护		是
输入电流
来自负载电压 L+（空载），值		30 mA
来自背板总线 DC 5 V，值		50 mA
功率损失
功率损失，典型值		1 W
模拟输入
模拟输入端数量		8
● 测量电阻时		4
电压输入允许的输入电压（毁坏限制），值		20 V; 持续电压； 1 s 内 75 V（占空比 1:20）
电流输入允许的输入电流（毁坏限制），值		40 mA
输入范围
● 电压		是
● 电流		是
● 热电偶		是
● 电阻温度计		是
● 电阻		是
输入范围（额定值），电压
● 0 至 +10 V		否
● 1 V 至 5 V		是
● 输入电阻（1 V 至 5 V）		100 kΩ
● 1 V 至 10 V		否
● -1 V 至 +1 V		是
● 输入电阻（-1 V 至 +1 V）		10 MΩ
● -10 V 至 +10 V		是
● 输入电阻（-10 V 至 +10 V）		100 kΩ
● -2.5 V 至 +2.5 V		是
● 输入电阻（-2.5 V 至 +2.5 V）		100 kΩ
● -250 mV 至 +250 mV		是
● 输入电阻（-250 mV 至 +250 mV）		10 MΩ
● -5 V 至 +5 V		是
● 输入电阻（-5 V 至 +5 V）		100 kΩ
● -50 mV 至 +50 mV		否
● -500 mV 至 +500 mV		是
● 输入电阻（-500 mV 至 +500 mV）		10 MΩ
● -80 mV 至 +80 mV		是
● 输入电阻（-80 mV 至 +80 mV）		10 MΩ
输入范围（额定值），电流
● 0 至 20 mA		是
● 输入电阻（0 至 20 mA）		25 Ω
● -10 mA 至 +10 mA		是
● 输入电阻（-10 mA 至 +10 mA）		25 Ω
● -20 mA 至 +20 mA		是
● 输入电阻（-20 mA 至 +20 mA）		25 Ω
● -3.2 mA 至 +3.2 mA		是
● 输入电阻（-3.2 mA 至 +3.2 mA）		25 Ω
● 4 mA 至 20 mA		是
● 输入电阻（4 mA 至 20 mA）		25 Ω
输入范围（额定值），热电偶
● 类型 B		否
● 类型 C		否
● 类型 E		是
● 输入电阻（类型 E）		10 MΩ
● 类型 J		是
● 输入电阻（类型 J）		10 MΩ
● 类型 K		是
● 输入电阻（类型 K）		10 MΩ
● 类型 L		是
● 输入电阻（类型 L）		10 MΩ
● 类型 N		是
● 输入电阻（类型 N）		10 MΩ
● 类型 R		否
● 类型 S		否
● 类型 T		否
● 类型 U		否
● 类型 TXK/TXK(L) 符合 GOST		否
输入范围（额定值），电阻温度计
● Cu 10		否
● Ni 100		是; 标准
● 输入电阻 (Ni 100)		10 MΩ
● Ni 1000		否
● LG-Ni 1000		否
● Ni 120		否
● Ni 200		否
● Ni 500		否
● Pt 100		是; 标准
● 输入电阻 (Pt 100)		10 MΩ
● Pt 1000		否
● Pt 200		否
● Pt 500		否
输入范围（额定值），电阻
● 0 至 150 欧姆		是
● 输入电阻（0 至 150 欧姆）		10 MΩ
● 0 至 300 欧姆		是
● 输入电阻（0 至 300 欧姆）		10 MΩ
● 0 至 600 欧姆		是
● 输入电阻（0 至 600 欧姆）		10 MΩ
● 0 至 6000 欧姆		否
热电偶 (TC)
温度补偿
— 可参数化		是
— 内部温度补偿		是
— 使用补偿盒进行的外部温度补偿		是
特性线性化
● 可参数化		是
— 对于热电偶		类型 E、J、K、L、N
— 用于电阻温度计		Pt100（标准范围，气候范围），Ni100（标准范围，气候范围）
导线长度
● 屏蔽，值		200 m; 80 mV 和热电偶时为 50 m
输入端的模拟值构成
测量原理		集成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），值		15 bit; 单极： 9/12/12/14 位；双极： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ
● 可参数化的集成时间		是; 2,5 / 16,67 / 20 / 100 ms
● 基本转换时间 (ms)		3 / 17 / 22 / 102 ms
● 对于干扰频率 f1（单位 Hz）的干扰电压YZ		400 / 60 / 50 / 10 Hz
传感器
信号传感器连接
● 对于作为两线制测量变送器时的电流测量		是
● 对于作为四线制测量变送器时的电流测量		是
● 对于利用两线制接口进行的电阻测量		是
● 对于利用三线制接口进行的电阻测量		是
● 对于利用四线制接口进行的电阻测量		是
误差/精度
整个温度范围内的操作错误限制
● 电压，与输入范围有关，(+/-)		1 %; ±1% (80mV)，±0.6% (250 mV 至 1000 mV)，±0.8% (2.5 V 至 10 V)
● 电流，与输入范围有关，(+/-)		0.7 %; 从 3.2 至 20 mA
● 电阻，与输入范围有关，(+/-)		0.7 %; 150、300、600 Ohm：
● 热电阻，与输入范围有关，(+/-)		0.7 %; +/-0.7 % (Pt100/Ni100)；+/-0.8 % (Pt100 气候)
基本错误限制（25 °C 时的操作错误限制）
● 电压，与输入范围有关，(+/-)		0.6 %; ±0.4 %（250 mV 至 1000 mV）；±0.6 %（2.5 mV 至 10 mV）；±0.7 % (80 mV)
● 电流，与输入范围有关，(+/-)		0.5 %; 3.2 至 20 mA
● 电阻，与输入范围有关，(+/-)		0.5 %; 150、300、600 Ohm：
● 热电阻，与输入范围有关，(+/-)		0.6 %; ±0.5% (Pt100/Ni100)，±0.6% (Pt100 气候)
报警/诊断/状态信息
诊断功能		是; 可参数化
报警
● 诊断报警		是; 可参数化，通道 0 和 2
● 极限值报警		是; 可参数化
诊断信息
● 诊断信息可读		是
诊断显示 LED
● 累积故障 SF（红色）		是
电位隔离
模拟输入电位隔离
● 在通道和背板总线之间		是
绝缘
绝缘测试，使用		DC 500 V
连接技术
需要的前置插头		20 针
尺寸
宽度		40 mm
高度		125 mm
深度		117 mm
重量
重量，约		250 g

产品选型
电源模板
6ES7 307-1BA00-0AA0 电源模块(2A)
6ES7 307-1EA00-0AA0 电源模块()
6ES7 307-1KA01-0AA0 电源模块(10A)
CPU 314C-2DN/DP
6ES7 312-1AE13-0AB0 CPU312，32K内存
6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7 314-1AG13-0AB0 CPU314,96K内存
6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存
6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存
6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存
内存卡
6ES7 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)
6ES7 953-8LG30-0AA0 SIMATIC Micro内存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)
6ES7 953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)
6ES7 953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)
6ES7 953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)
开关量模板
6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH50-0AA0 开入模块（16点，24VDC，源输入）
6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）
6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）
6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）
6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接
6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）
6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）
6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）
6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）
6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速
6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）
6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力
6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）
6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）
6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）
6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）
6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）
6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）
6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）
6ES7 322-1HF10-0AA0 开出模块（8点,继电器,，独立接点）
6ES7 322-1HH01-0AA0 开出模块(16点,继电器)
6ES7 322-5HF00-0AB0 开出模块（8点,继电器,，故障保护）
6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）
6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块
6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块
模拟量模板
6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号)
6ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号)
6ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位精度)
6ES7 331-7NF10-0AB0 模拟量输入模块(8路，15位精度)4通道模式
6ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位精度，快速)
6ES7 331-1KF01-0AB0 模拟量输入模块(8路, 13位精度)
6ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻
6ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶
6ES7 332-5HD01-0AB0 模拟输出模块(4路)
6ES7 332-5HB01-0AB0 模拟输出模块(2路)
6ES7 332-5HF00-0AB0 模拟输出模块(8路)
6ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位精度)
6ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）
6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）
附件
6ES7 365-0BA01-0AA0 IM365接口模块
6ES7 360-3AA01-0AA0 IM360接口模块
6ES7 361-3CA01-0AA0 IM361接口模块
6ES7 368-3BB01-0AA0 连接电缆 (1米)
6ES7 368-3BC51-0AA0 连接电缆 (2.5米)
6ES7 368-3BF01-0AA0 连接电缆 (5米)
6ES7 368-3CB01-0AA0 连接电缆 (10米)
6ES7 390-1AE80-0AA0 导轨(480mm)
6ES7 390-1AF30-0AA0 导轨(530mm)
6ES7 390-1AJ30-0AA0 导轨(830mm)
6ES7 390-1BC00-0AA0 导轨(2000mm)
6ES7 392-1AJ00-0AA0 20针前连接器
6ES7 392-1AM00-0AA0 40针前连接器
功能模板
6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块
6ES7 350-2AH00-0AE0 FM350-2 计数器功能模块
6ES7 351-1AH01-0AE0 FM351 定位功能模块
6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘
6ES7 355-0VH10-0AE0 FM355C 闭环控制模块
6ES7 355-1VH10-0AE0 FM355S 闭环控制系统
6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块
6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块
6ES7 338-4BC01-0AB0 SM338位置输入模块
6ES7 352-H00-0AE0 FM352-5高速布尔处理器
6ES7 352-H00-7XG0 FM352-5功能软件包
通讯模板
6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）
6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）
6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）
6ES7 341-1AH01-0AE0 CP341 通讯处理器（RS232）
6ES7 341-1BH01-0AE0 CP341 通讯处理器（20mA/TTY）
6ES7 341-1CH01-0AE0 CP341 通讯处理器（RS485/RS422）
6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站
6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站
6ES7 902-1AB00-0AA0 RS232电缆  5m
6ES7 902-1AC00-0AA0 RS232电缆  10m
6ES7 902-1AD00-0AA0 RS232电缆  15m
6ES7 902-2AB00-0AA0 20mA/TTY电缆  5m
6ES7 902-2AC00-0AA0 20mA/TTY电缆  10m
 6ES7 902-2AG00-0AA0 20mA/TTY电缆  50m
