天津数显式陶瓷吸水率测定仪，.数显式陶瓷吸水率真空测定仪定制尺寸含量高

  一  陶瓷吸水率真空装置采用不锈钢真空室，真空度实现自动控制，给排水为手动控制，具有操作简便、试验准确等特点。该真空装置适用于建筑卫生陶瓷及其它材料吸水率测定的试验。该真空装置按照Q/JYY005—2003《CXK型陶瓷真空吸水率真空装置》，符合GB/T3810.3—2006《陶瓷砖试验方法—第3部分：吸水率、显气孔率、表观相对密度和容重的测定》、ISO10545-3:1995《陶瓷砖—第3部分：吸水率、显气孔率、表观相对密度和容重的测定》、TOCT13449—82等试验方法中真空法对试验设备的要求。

二、数显式陶瓷吸水率测定仪技术参数；

   1. 系统真空度能在0～10KPa范围连续可调。

   2. 系统达到10kPa真空度所用的抽气时间不大于10min。

   3. 试样的尺寸为200×200（mm）

   4. 设备外形尺寸： 800×750×1200（mm）

三、数显式陶瓷吸水率测定仪主要结构；

真空装置由真空系统，给排水系统，真空度自动控制系统，控制按钮及机箱组成。

真空系统包括真空压力控制表、真空容器、真空泵、电磁真空阀、压力变送器、进气阀及管道组成。

给排水系统由进水阀、排水阀、储水器及水管组成。

真空度控制系统由泵体真空压力控制表、真空泵、压力变送器、主电源开关及电磁阀组成。

四 数显式陶瓷吸水率测定仪工作原理；

接通电源，泵起动，电磁阀打开，开始抽真空。真空度上升，指示针碰上限针时，断电，电磁阀关闭，泵停止抽气。实验时间较长时，泄漏使真空度下降，指示针回转，碰到下限针时，通电，电磁阀开启，泵工作。由此控制容器中的真空度始终在上限针与下限针指示范围内。

五、数显式陶瓷吸水率测定仪安置与检查；

   1.  打开包装，查看设备外观是否完好

   2.  将设备放置与水平平稳的地面。

   3.  检查真空装置是否接地。

   4.  接通电源（按红色按钮），启动真空泵，启动计时器（按绿色按钮）查看设备是否能正常工作。

六、数显式陶瓷吸水率测定仪使用与操作；

   1. 设定电接点真空表压力值，红色指针为上限指针设定为 0.01MPa，绿色指针为下限指针设定为0.008MPa（设备应处于断电状态）。

   2. 关闭注水阀以及设备左下方的排水阀（真空容器排水阀，‚真空泵储水器排水阀）。

   3. 打开真空容器上盖，将支架放置容器内，将称重好后的试样放在支架上，注意要确保试样表面无油污和灰尘。

   4. 向容器中注入蒸馏水，水位以超过试样5cm为宜，盖上容器盖，紧固螺丝，确保密封完全。

   5. 打开设备侧门向真空泵储水器倒入蒸馏水，水量为储水器容积的90%。

   6. 做好上述事项，按红色按钮启动真空泵，待压力达到要求后，按绿色按钮开始计时。

   7.试验时间达到后，关闭电源，打开注水阀，待压力表指针归零，打开上盖，取出试样擦干称重记录数据。

   8.实验结束 打开左下方的两个阀门放出蒸馏水，将容器及设备擦拭干净，盖好上盖，以备下次试验使用。

七、数显式陶瓷吸水率测定仪注意事项；

   1. 真空容器内保持干净清洁，不有积水和灰尘。

   2. 定期检查真空泵，注意真空泵的使用说明。

   3. 真空表需每年校验一次。

   4. 真空度上不去时，检查各密封环节即可。

   5. 试验时试验人员不应随意离开；人走关机。

   6. 若遇电网意外断电，应即时关掉装置电源。注意观察过渡瓶 中是否进水，若有进水要将水排出，以免真空泵进水损坏。

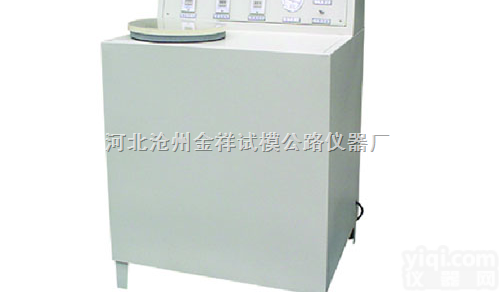

                     产品图测


                    注水阀开关示意图

注水阀的作用：实验完成关闭电源后，容器中仍保持真空状态，打开注水阀后，储水器中的水由于压力差流向容器中，从而使容器中的压力下降以便打开容器上盖（打开设备左下方的真空容器排水阀可以实现同样的效果）。
