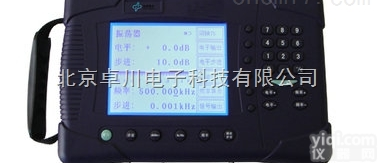

电平表振荡器 手持式振荡器 数显振荡器1、概述及特点
1.1、本仪器属于多功能综合测试仪表：“电平表+振荡器+万用表+频率计”。
1.2、 采用DDS技术制造，全数字及汉化界面，体积小，仅0.8kg。
1.3、自动较准，自动扣除误差，不需人为参与。
1.4、所有测量数据采用高速微型计算机处理。
1.5、振荡器的输出频率采用锁相方式。
1.6、完善的锂电池供电和充电系统。
2、主要技术指标（电平表部分）
2.1、测试频率范围：15Hz~1MHz
注：若无用户特别要求，出厂指标检验范围为：15Hz~620kHz。
2 .2、测试电平范围：+50dB~-70dB
注：在+50dB~+40dB档测量时，建议采用输入阻抗为“高阻”测量且测量
时间不超过20秒钟。
2.3、频率响应：
15Hz~100Hz ±1dB
100Hz~20KHz ±0.5dB
20KHz~620 KHz ±0.7dB
2.4、零电平误差：（以600Ω,或75Ω，0 dB 为准）±0.5dB
2.5、任意电平误差：±0.75dB
2.6、输入阻抗75Ω，150Ω，600Ω，高阻
2.7、换档误差：+50dB~-40dB ±0.5dB -50dB~-60dB±1dB
2.8、测量误差：+50dB~-40dB ±0.5dB -50dB~-70dB±1dB
2.9、阻抗转换误差：0.6dB
注：出厂设置为600Ω 铁通专用测量仪器3、主要技术指标（振荡器部分）
3.1、输出频率范围：15Hz~1MHz。
3.1.1、频率误差≤0.5%，稳定度3×10-6，分辨率1HZ
3.1.2、输出频率响应80Hz~620kHz≤±0.5dB≤80Hz只作频率输出信号参考。
3.2、输出电平
3.2.1、输出阻抗为600Ω时，其不失真输出电平为9dB
3.2.2、输出阻抗为0Ω时，其输出电平为+15dB
3.2.3、输出电平可调范围：30dB，可调分辨率≤1dB
3.3、输出阻抗：0Ω，600Ω
注：出厂时振荡器输出频率设置为800HZ,输出电平为+0dB，输出阻抗设置为600Ω。
4、主要技术指标（万用表部分）
4.1、直流电压：0-1000V 误差：±1%+3
4.2、交流电压：0-1000V 误差：±1%+5
4.3、直流电流：0-10A 误差：±1.5%+3
4.4、交流电流：0-10A 误差：±1.5%+5
4.5、电阻： 0-60MΩ 误差：±0.8%+3 60MΩ-600MΩ 误差：±1 %+5
4.6、电容
0-4nf 误差：5%+25
4nF-40 nF 误差：5%+110
40nF-400nF 误差：5%+3
400nF-4uF 误差：5%+2
4uF-40uF 误差：5%+2
40uF-400uF 误差：5%+5
400uF-4000uF 误差：10%
4.7、测量极管0-2V
4.8、通断检测
5、主要技术指标（频率计部分）
5.1、输入灵敏度-25dB~+5dB
5.2、测量频率范围0-100MHz
5.3、测量精度 ±1%
注：1、仪器 的频率计部分出厂时设置为0-10MHZ的测量范围。
2、10MHZ-100MHZ的测量，需用专制的输入分频转接器（用户特订）
6、显示方式 点阵LCD,全数字方式，背光。
7、使用环境温度 -30℃— +40℃
8、相对湿度＜80%
9、电源
9.1、直流3W/7.2V锂离子电池2000mAh
9.2、充电器8.4V/1A
9.3、连续充电时间≥6小时
9.4、连续工作时间≥ 5小时
