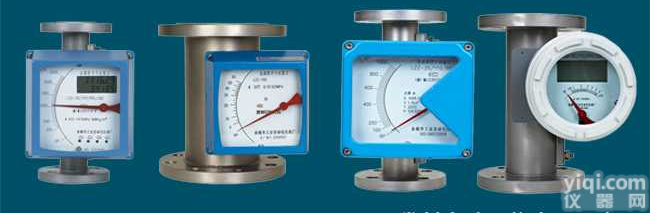

一、产品概述
本公司生产的金属转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
二、结构原理
1.结构
本系列金属转子流量计符合ZGJB/T 6844-1993国家标准，主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、转子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。
2.工作原理
被测介质自下而上流经测量管转子上下端产生差压形成上升力，当转子所受上升转子便稳定在某一位置，转子位置的高低即对应着被测介质流体的大小。转子内置磁钢，在转子随介质上下移动时，磁场随转子的移动而变化。
A对于就地型，由就地指示器中的随动磁钢与转子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。
B对于智能型，由智能型指示器中的随动磁钢与转子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过磁传感器将磁场变化转化成电信号，经A/D变换、数字滤波、温度补偿、微处理器处理、D/A输出、LCD液晶显示，来显示出瞬时流量及累积流量大小。
三、主要特点
●金属转子流量计适用于小口径和低流速介质流量测量
●工作可靠，维护量小，寿命长
●对于直管段要求不高
●较宽的流量比10:1
●双行大液晶显示，可同时显示瞬时流量和累计流量，可带背光
●单轴灵敏指示
●非接触磁耦合传动
●全金属结构，适于高温、高压和强腐蚀性介质
●可用于易燃、易爆危险场合
●可选二线制、电池、交流供电方式
●多参数标定功能
●带有数据恢复，数据备份及掉电保护功能
四、技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：Z高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（Z大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量Z大@250VAC）
脉冲输出：累积脉冲输出，Z小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
五、金属转子流量计选择并确定浮子及确定口径的原则
1、 流量表中空气的流量是指在20℃，0.1013Mpa，水的流量是指20℃的状态下的正常流量，其允许范围是正常流量的±10%，通过计算，在这个流量范围内都可以确定浮子及口径。
2、 若计算结果不在此范围，可以通过计算确定。
3、 口径、转子的确定原则上须通过计算。
流量刻度的确定：
A、 对于气体：
Qi=QV(空气)÷Fi可选择的流量刻度范围：0.9-1.1
其中：i=n 指标准状态条件
i=a 指实际状态条件
i=a 指气体质量流量
QV（空气）指在流量表中确定的，对应某个转子号的空气的体积流量。
B、<, /SPAN> 对于液体：
Qi=QV÷Fi可选择的流量刻度范围：0.9Qi-1.1Qi
其中：i=v 指液体的体积流量
i=m 指液体的质量流量
QV（水）指在流量表中确定的，对应某个转子号的水的体积流量.
六、金属转子流量计产品选型
代号
|
测 量管结构
|
50
|
下 进上出
|
51
|
下 进上横出
|
52
|
下 横进上横出
|
53R
|
右 进左出
|
53L
|
左 进右出
| | |
代号
|
接 液材质
|
R0
|
0Cr18Ni2Mo2Ti
|
R1
|
1Cr18Ni9Ti
|
Rp
|
PTFE
|
T1
|
钛 合金
|
Rl
|
316L
| | |
代号
|
管 道口径
|
DN15
|
15
|
DN25
|
25
|
DN50
|
50
|
DN80
|
80
|
DN100
|
100
|
DN150
|
150
|
DN200
|
200
| | |
代号
|
附 加结构
|
无
| |
T
|
夹 套型
|
Z
|
阻 尼型
|
G
|
高 温型
|
Y
|
高 压型
| | |
代号
|
指 示器形式代码组合
|
M1
|
就 地指示器，机械指示瞬时流量
|
M2
|
供 电型，机械指示瞬时流量，液晶显示瞬时/累积流量
|
M3
|
供 电型，无机械指示，液晶显示瞬时/累积流量
| | |
代码
|
供 电方式
|
无
|
只 限M1指示器
|
A
|
220VAC，4－20mA输出
|
B
|
电 池供电，无输出
|
C
|
24VDC，二线制供电，4－20mA输出
|
D
|
24VDC，三、四线制供电，4－20mA输出
| | |
代号
|
防 爆标志
|
l
|
本 安iaCT5方型壳体
|
d
|
隔 爆Diibt4园壳体
| | |
代号
|
报警或脉冲输出
|
无
|
无报警或脉冲输 出
|
K1
|
上限报警或一路 脉冲输出
|
K2
|
下限报警或一路 脉冲输出
|
K3
|
上、下限报警或 双路脉冲输出
|
|
