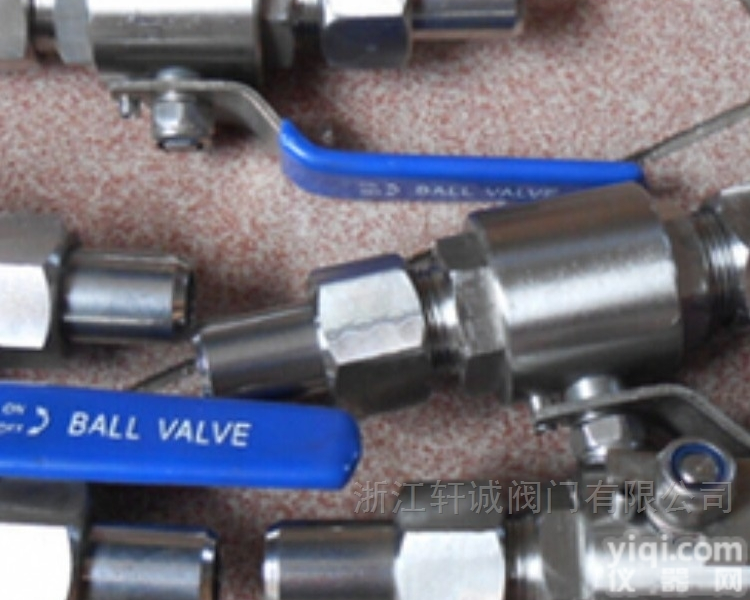

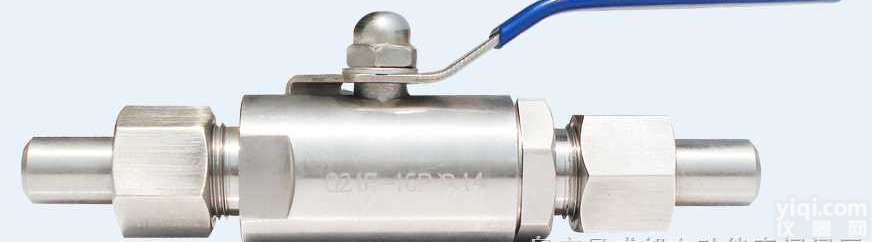

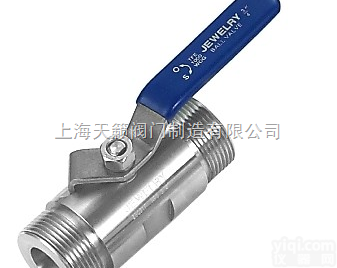

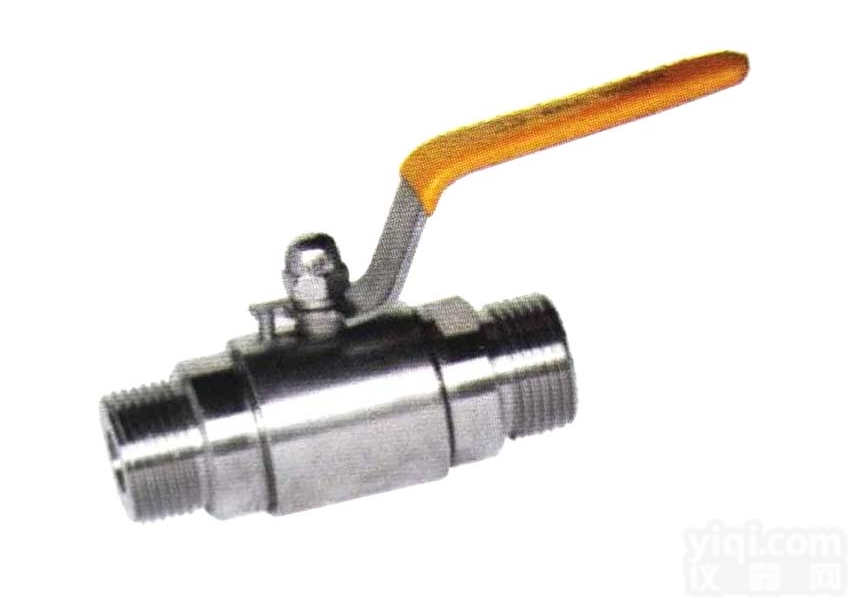

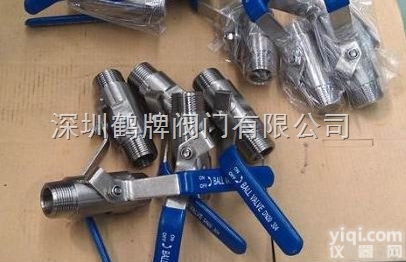

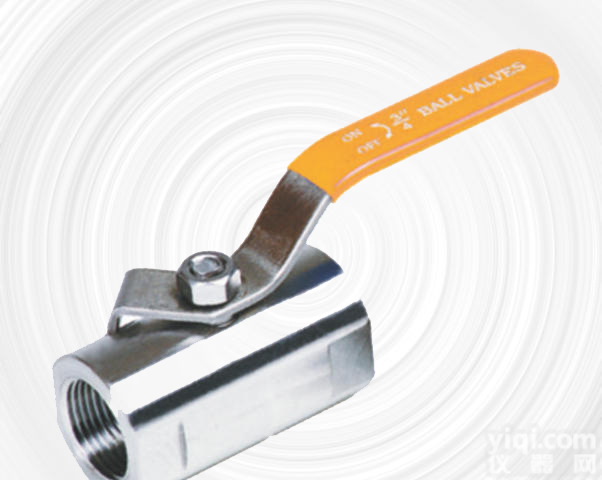

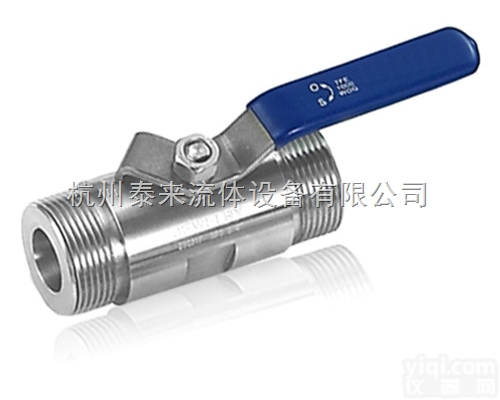

Q21F 广式外螺纹球阀

广式外螺纹球阀的详细资料：
公称压力:1.6-6。4MPa 适用温度范围:2-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体W.O.G。螺纹类型:ZG.G·NPT.BSPT.BSP.DIN259/2999
球阀,螺纹球阀,广式球阀,广式外螺纹球阀
广式外螺纹球阀结构图：

一、广式外螺纹球阀主要零件材料

零件名称	阀体	球体、阀杆	手柄	密封圈	垫片、填料
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢SS304	聚四氟乙烯PTFE 对位聚笨PPL	聚四氟乙烯PTFE 对位聚笨PPL
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P	1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R	SS316/Cr18Ni12Mo2Ti	SS316/Cr18Ni12Mo2Ti

二、广式外螺纹球阀主要尺寸

公称直径	尺寸(mm)
	d	L	L1	M	Lo	Q61对焊接头总长
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2	150	235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	150	291
