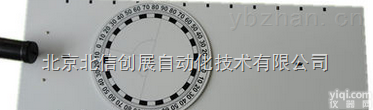

光具盘 磁吸式

1． 产品由矩形光盘、圆形光盘、光源、狭缝、光学零件等组成的磁吸附式光具盘，

2． 矩形光盘尺寸为：650mm×240mm。

3． 圆形光盘直径为250mm，安装在矩形光盘上转动灵活，并能停止在任意位置上。

4． 激光光源额定电压4V，白光光源额定电压6-8V。

5． 光学零件见下表：

零件名称 结构尺寸（mm）配备数量   焦距（mm）

梯形玻璃砖/1块/结构尺寸（mm）L=85；h=25； －－d=15；∠A=45°；∠B=60°

等腰直角三棱镜/1个/结构尺寸（mm）S=53； d=15

半圆柱透镜/1个/结构尺寸（mm）R=37；d=15

凹凸柱面镜/1个/结构尺寸（mm）L=85；h=25；d=2 焦距（mm）±100

大双凸柱透镜/1个/结构尺寸（mm）L=110； h=25 焦距（mm）155 小双凸柱透镜/1个/结构尺寸（mm）L=60；H=25 焦距（mm）100

小双凹柱透镜/1个/结构尺寸（mm）L=60；H=25 焦距（mm）-100

平面反射镜/1个/结构尺寸（mm）L=85；h=15；d=5

正三棱镜/2个/结构尺寸（mm）S=25；h=25；∠A=60°

双凸透镜/1个/结构尺寸（mm）D=40 焦距（mm）100
