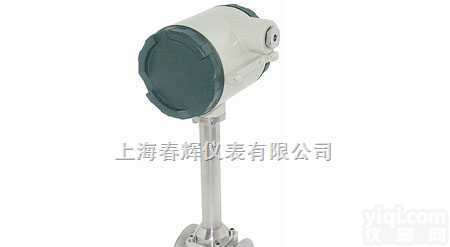

LUGB型智能涡街流量计 LUGB型智能涡街流量计

1. 概述
　　LUGB 型涡街流量计是根据卡门 涡街原理测量气体、蒸汽或液体的体积流量、标况
的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
2．技术参数
　　精度等级：±1％、±1.5％ 连接方式：法兰夹装、法兰连接等
　　介质温度：-40℃～250℃、-40℃～350℃ 公称压力：2.5Mpa(＞2.5 Mpa)
　　输出方式：脉冲输出、4-20mA标准信号 供电电源：24V；3.6V锂电池
　　仪表结构：组合型、分离型 防爆标志：ExibⅡCT6
　　传输距离：传感器至显示仪距离可达1000m
参比条件下涡街流量传感器工况流量范围表

仪表口径 (mm)	液体		气体和蒸汽
	测量范围 (m3/h)	输出频率范围 (Hz)	测量范围 (m3/h)	输出频率范围 (Hz)
25	1.2～16	25～336	8.8～55	190～1140
32	1.5-20	16-286	10-160	160-1090
40	2～40	10～200	27～205	140～1040
50	3～60	8～160	35～380	94～1020
65	4.5-90	6.2-124	40-780	68-860
80	6.5～130	4.1～82	86～1100	55～690
100	15～220	4.7～69	133～1700	42～536
125	20～320	3.5～65	140～3260	35～492
150	30～450	2.8～43	347～4000	33～380
200	45～800	2～31	560～8000	22～315
250	65～1250	1.5～25	890～11000	18～221
300	95～2000	1.2～24	1360～18000	16～213
