高碑店高温高压电动闸阀|锻钢闸阀哪家好|的厂家

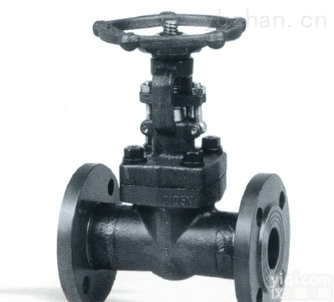

产品简介:$n〖Z41Y锻钢法兰闸阀〗
n$n【Z41Y锻钢法兰闸阀-产品说明】
n$n设计与制造：API 600$n结构长度：ANSI B 16.10$n压力温度等级：ANSI B 16.34$n试验与检验：API 598
n$n【Z41Y锻钢法兰闸阀-产品用途】$n锻钢法兰闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
n$n【Z41Y锻钢法兰闸阀-结构特点】$n1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。$n2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长$n3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。$n4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。$n5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。$n6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。$n7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
n$n【Z41Y锻钢法兰闸阀-主要零件材料】
n
n
n
n阀体
n
n$nWCB
n
n$nWC1
n
n$nWC6
n
n$nWC9
n
n$nZGCr5Mo
n
n$nCF8
n
n$nCF8M ZGCr18Ni9Ti
n
n$nCF3
n
n$nCF3M
n
n
n$n阀盖
n
n
高碑店高温高压电动闸阀|锻钢闸阀哪家好|的厂家多种型号图片
$n $n$n$n$n $n $n$n$n$n $n

型号:JX214707Z95W黄铜卡套闸阀	型号:JX214704高压加氢闸阀	型号:JX214690Z41Y锻钢法兰闸阀

【温馨提示】
$n本公司产品因产品种类繁多，详细配置价格请致电咨询！
$n[河北德科机械科技有限公司]——是集科研、开发、制造、经营于一体，的工程试验仪器专业制造实体。公司主要经营砼混凝土仪器,水泥试验仪器,砂浆试验仪器,泥浆试验仪器,土工试验仪器,沥青试验仪器,公路集料仪器,防水材料仪器,公路岩石仪器,路面试验仪器,压力试验机养护室仪器及实验室耗材等上百种产品。$n在以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起点，在交通部、建设部及科研所专家们的指导下，产品不断完善，不断更新。已广泛用于建材，建筑施工，道桥建设，水电工程和机械，交通、石油、化工等领域的质量检测。并同国内外各试验仪器厂建立了长期合作关系，严把质量关，价格更优惠！$n公司拥有现代化钢构仓库4000多平方米，并配备业内的装备设施，车辆出入方便，仓库管理实现标准化、GX化管理，确保仪器设备不断货。$n众多众多知名试验仪器及测量、测绘电子厂家直供，国内外一线知名仪器品Pai汇聚于此，更是众多新品上线网购平台的之地。全国服务队伍专业快捷服务，完善的呼叫ZX服务体系，咨询热线：[牛经理400-076-1255]迅速解决客户问题，专业提供优质GX的售后服务。$n润联为您提供详细的产品价格、产品图片等产品介绍信息，您可以直接联系厂家获取产品的具体资料，联系时请说明是在润联看到的，并告知型号
热门搜索:
Z95W黄铜卡套闸阀     Z961Y电动高温高压电站闸阀     WZ41H波纹管闸阀     高压加氢闸阀     Z61H焊接自密封锻钢闸阀     Z41Y锻钢法兰闸阀
【高碑店高温高压电动闸阀|锻钢闸阀哪家好|的厂家一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北德科机械科技有限公司】高碑店高温高压电动闸阀|锻钢闸阀哪家好|的厂家多种型号内容
型号:JX214707Z95W黄铜卡套闸阀

$n〖Z95W黄铜卡套闸阀〗
$n【Z95W黄铜卡套闸阀-产品说明】
$nZ95W黄铜卡套闸阀适用介质：水、油品、气体、蒸汽等。 $n

$n

$nZ95W黄铜卡套闸阀应用领域：机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备采矿设备，市政、电子工业等。
$n【Z95W黄铜卡套闸阀-产品特点】
$n1.流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
$n2.启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
$n【Z95W黄铜卡套闸阀-技术规范】
$n1.公称压力：1.6MPa
$n2.工作介质：水、油、蒸汽、腐蚀性液体
$n3.工作温度：-20℃≤t≤170℃
$n4.圆柱管螺纹符合ISO228标准、ANSI B1.20.1NPT $n

$n

$n$n

$n

$n【Z95W黄铜卡套闸阀-连接尺寸】 $n

$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n

$n $nDN $n $n	$n $nL $n $n	$n $nE $n $n	$n $nB $n $n	$n $nH $n $n	$n $nD $n $n
$n $n15 $n $n	$n $n68 $n $n	$n $n15 $n $n	$n $n12.7 $n $n	$n $n71.5 $n $n	$n $n55 $n $n
$n $n20 $n $n	$n $n80.5 $n $n	$n $n22 $n $n	$n $n19 $n $n	$n $n79.5 $n $n	$n $n55 $n $n
$n $n25 $n $n	$n $n92.5 $n $n	$n $n28 $n $n	$n $n25.4 $n $n	$n $n92.7 $n $n	$n $n62 $n $n
$n $n32 $n $n	$n $n98 $n $n	$n $n35 $n $n	$n $n31.7 $n $n	$n $n110 $n $n	$n $n70 $n $n

栏目页面:http://www.runlian365.com/product/5817.html
高温高压闸阀
来源网址:http://www.runlian365.com/chanpin/xx-214707.html
Z95W黄铜卡套闸阀
型号:JX214704高压加氢闸阀

高压加氢装置是石油工业深加工的一种重要手段，通过加氢工艺，不但可以提高轻油回收率，而且能够提高燃料油的质量，从而提高炼油厂的整体效益。
$n根据原料油的不同，加氢工艺分为汽油加氢、柴油加氢、煤油加氢、渣油加氢等。由于介质的特殊性，加氢工艺一般具有高压和临氢状态，并且伴随有硫化氢气体的产生，不仅操作压力很高（一般在15～20MPa），而且介质为氢气，易燃易爆。高压氢气具有很大的能量，一旦阀门出现问题，将产生不可挽回的损失，甚至导致重大事故的发生。
$n1 高压加氢闸阀使用工况分析
$n加氢装置中使用的高压加氢闸阀，主要功能为紧急切断和紧急放空。紧急切断的介质为原料油、高低分液、高低分气；紧急放空的介质为高分气。原料油或高低分液都含有大量的氢气和硫化氢气体，压力为6.2～17.2MPa左右，有时会伴随着高温。因为需要紧急处理，所以要求闸阀动作速度非常快，在10s以内，而且要求实现零泄漏。
$n目前这类阀门主要依赖进口，一方面是由于位置重要，一般不敢尝试使用国内产品；另一方面是国内很少有厂家能够提供与国外产品性能相当的产品，包括材料选择，加工制造，结构设计等。上海耐派阀门高压加氢闸阀达到了进口产品质量及水平，完全可以替代国外进口产品。
$n2 阀门结构选择原则
$n该公司参照国外的做法，采用气动闸阀的结构。国内闸阀大体有两种结构：楔形和平行闸阀，表1针对每种结构的具体特点进行分析，以选择理想的闸阀结构。 $n

$n
$n表1 楔形和平行闸阀的比较$n

$n

$n$n

$n

$n
$n根据这四种闸阀的结构特点和加氢装置的实际工况，该公司采用双平行闸阀结构，阀体阀盖采用自密封结构，可以满足零泄漏、动作速度快、耐高温高压等要求。下面针对以上四种结构特点具体分析选择平行闸阀的原因。
$n3 各种闸阀具体结构特点
$n3.1 常压楔形闸阀（垫圈密封型阀盖）
$n常压楔形闸阀（垫圈密封型阀盖）的结构如图1所示。$n

$n

$n
$n图1 楔形闸阀（垫圈密封型阀盖）$n

$n

$n
$n执行机构的力作用在阀板上与阀座产生密封比压，从而达到密封效果。阀盖与阀体靠垫圈密封，密封压力不大于4.1MPa，可设计上密封结构。当温度高于400℃时，由于阀板的膨胀导致阀杆的向上膨胀，此时需要选择气动执行机构；如果选择电动执行机构，则阀杆很容易出现弯曲或动作不良现象。
$n在高温、长期关闭状态下，阀打开时容易出现卡死现象，这是由于内外膨胀的不均匀性所致。该阀不可应用于危险性介质，如氢气等，当快速关闭时阀板对阀座会产生极大的冲击力，容易产生火花而出现危险状况。
$n3.2 楔形闸阀（自密封型阀盖）
$n楔形闸阀（自密封型阀盖）的结构如图2所示。$n

$n

$n
$n图2 楔形闸阀（自密封型阀盖）$n

$n

$n
$n自密封结构可承受6.2MPa以上的压力，采用上密封结构，其他特点和楔形闸阀（垫圈密封型阀盖）相同。
$n3.3　平行闸阀（楔形转平行）
$n平行闸阀（楔形转平行）的结构如图3所示。
$n执行机构推动右侧阀板通过楔形面，从而使平行阀板与阀座产生密封比压，达到密封效果。可做成上密封结构和自密封阀盖结构，以承受更高压力。但是闸阀在关闭时不能承受高温，也不能长期在高温下关闭，这一点与楔形闸阀相同。$n

$n

$n
$n图3 平行闸阀（楔形转平行）$n

$n

$n
$n3.4　平行闸阀（平行闸阀）
$n平行闸阀（平行闸阀）的结构如图4所示。
$n依靠介质压力推动前阀板，压缩后阀板，后阀板与阀座产生密封比压，达到严密关断效果。阀前压力越大，密封效果越好，特别适用于高温高压场合。因为该阀关闭时阀前与型腔贯通，所以可长期高温关闭。此外，该阀没有冲击密封力，可用于危险介质开关，动作平稳。因为阀板可上下自由膨胀，所以可配置电动执行机构，不会出现卡死现象；该结构已经获得发明专利。$n

$n

$n
$n图4 平行闸阀$n

$n

$n
$n4 阀体及阀内件材料的选择及制造
$n因为介质基本上为氢气或含氢介质，同时也伴随硫化氢气体，所以所有材料的选择应特别慎重，必须符合NACE MR0175抗硫化物腐蚀材料标准中的规定，特别是与介质接触的零部件。
$n对于加氢装置中介质的特点，公司认为采用锻造的阀体结构合理。铸造结构的阀体，一方面其铸造壁厚余量不大，另一方面容易出现铸造缺陷，如金属夹杂、气孔、裂纹等缺陷，导致氢气的积聚，诱发裂纹，同时也容易出现氢脆现象；在高温情况下还容易出现脱碳现象，从而加速氢腐蚀的进程。另外，大壁厚的铸造在国内还不成熟，很难避免出现以上问题。因此，公司采用锻造方式。
$n除了采用锻造结构外，应该对有害的金属元素S，P进行控制，将其质量分数控制在0.02%以内，质量分数只能放宽到0.03%；非金属夹杂物要求不高于2.5级；晶粒度：碳钢与合金钢不低于5级，不锈钢不低于8级，厚度大于100mm时不低于6级。
$n除了对承压件的材料控制外，对过程中的氯离子也应该严格控制，尤其是填料和产品试压时，氯离子质量分数应小于5×10-5，应采用氮氢混合气进行试压。即使采用水压进行试验，也一定要控制水中的氯离子，使其质量分数合格后方可进行。
$n所有的材料及焊接部位，都要严格进行UT探伤，探伤合格级别为I级。
$n阀门选择的主要材料有A105碳钢，304，316，321，347不锈钢等。其中阀板、阀座、自密封部分选用硬质司太立合金材料，堆焊材料Pai号分别为STL12，STL6，STL21，从而确保了不同零件的硬度使用要求，而且所有的堆焊层厚度不得小于2mm。经过以上的材料控制和控制，完全能够满足加氢装置的要求。
$n5 高压加氢闸阀作用$n

$n

$n加氢装置使用的紧急切断和紧急放空闸阀，应根据不同的工况进行选择，不可盲目地选择闸阀结构。如在高温高压的情况下，不可选择楔形闸阀，只能选择平行闸阀结构。同时，在高温高压下选择执行机构时，也需要注意高温膨胀性，选择气动执行机构来进行高温膨胀补偿。若一定要选择电动执行机构，则必须选择平行闸阀结构.$n

栏目页面:http://www.runlian365.com/product/5817.html
高温高压闸阀
来源网址:http://www.runlian365.com/chanpin/xx-214704.html
高压加氢闸阀
型号:JX214690Z41Y锻钢法兰闸阀

$n〖Z41Y锻钢法兰闸阀〗$n

$n

$n【Z41Y锻钢法兰闸阀-产品说明】$n

$n

$n设计与制造：API 600
$n结构长度：ANSI B 16.10
$n压力温度等级：ANSI B 16.34
$n试验与检验：API 598$n

$n

$n【Z41Y锻钢法兰闸阀-产品用途】
$n锻钢法兰闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。$n

$n

$n【Z41Y锻钢法兰闸阀-结构特点】
$n1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
$n2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
$n3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
$n4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
$n5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
$n6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
$n7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。$n

$n

$n【Z41Y锻钢法兰闸阀-主要零件材料】$n

$n
