厂家直销线性光耦WDYJ-65系列,音响功放专用光耦
- 产地：中国大陆
- 供应商：深圳市沃德一佳科技有限公司
- 供应商报价：电议
- 标签：厂家直销线性光耦WDYJ-65系列,音响功放专用光耦,光学仪器,光学元器件,供应厂家直销线性光耦WDYJ-65系列,音响功放专用光耦,深圳市沃德一佳科技有限公司
产品库
公司简介
深圳市沃德一佳科技有限公司是从事光敏元件研究开发和生产的专业集团公司。公司有强大的科研队伍和专业的生产线。2010年获得科技部专项资金扶持。主要产品有：光敏传感器、光敏电阻、环境光探测器、线性光耦、热释电红外传感器、次蓝硅、产品直插、贴片光敏传感器系列齐全，广泛应用于各种光控产品：如小夜灯、太阳能灯、光控玩具、电子书、验钞机、监控摄像头、专业功放音响等。我们自主研发了多款新型产品，现已获专利，已有大量经销商与我们合作，同时其他产品品种也极多，欢迎国内外厂商洽谈合作。
产品描述及主要特征

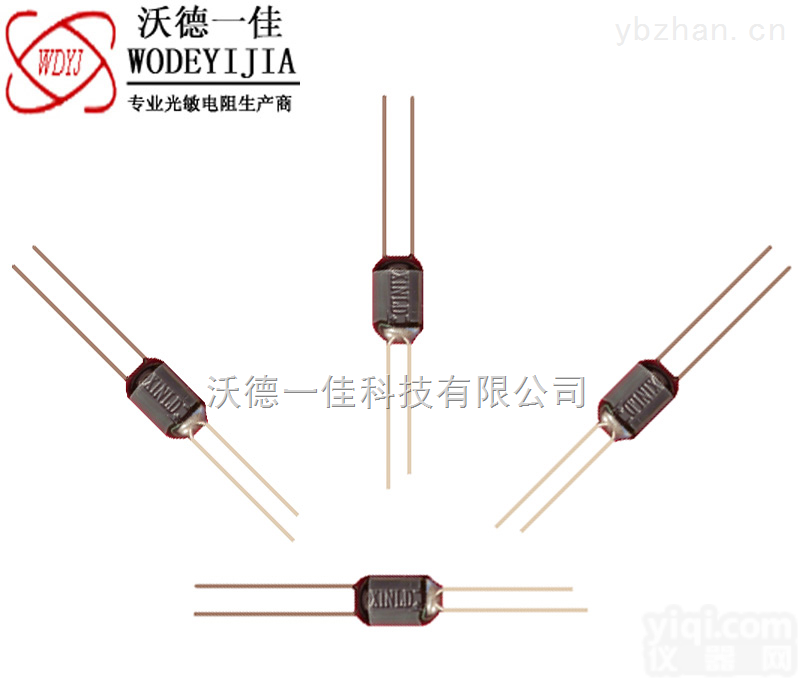

线性光耦一种通过输入电流的变化来控制电阻变化的光电器件，是利用Cds和LED半导体经过严格的挑选、老化、测试而制成的一种线类似线性的光电耦合器。
本产品特征：
1、纯电阻材料，无极性输出；
2、简单的电路结构适合直流和交流应用；
3、输入和输出隔离效果好，低失真耦合。
主要应用
线性光耦广泛应用于不同类型的电路中，例如：
结构示意图尺寸（mm）
极限参数Ta=25℃
| Parameter | Rating | Unit |
| Isolation Voltage(peak) | 2000 | V |
| Soldering Temperature | 260＜5S | ℃ |
| Operating Temperature | -40 to 75 | ℃ |
| Storage Temperature | -40 to 75 | ℃ |
光电特性Ta=25℃
LED
| Parameter | Symbol | Test Conditions | Min. | Typ. | Max. | Unit |
| Forward Current | IF |
|
| 20 |
| mA |
| Forward Voltage | VF | IF=20mA | 1.9 | 2.0 | 2.5 | V |
| Reverse Current | IR | VR=4V |
|
| 10 | μA |
CELL
| Parameter | Symbol | Test Conditions | Min. | Typ. | Max. | Unit |
| Maximum Cell Voltage | VC | (Peak AC or DC) |
|
| 60 | V |
| Power Dissipation | PD | Derate linearly to 0 at 75°C |
|
| 50 | mW |
COUPLED
| 型号参数 | 测试条件 | 亮电阻(RON)/ KΩ | 暗电阻 (ROFF)※2/MΩ | ||
| Min. | Typ. | Max. | |||
| WDYJ-65RA | IF=1mA※1 |
|
| 0.7 | 1 |
| WDYJ-65RB | IF=1mA※1 | 0.65 |
| 1.1 | 1 |
| WDYJ-65RC | IF=1mA※1 | 1.05 |
| 1.56 | 1 |
| WDYJ-65RC1 | IF=1mA※1 | 0.8 |
| 1.5 | 200 |
| WDYJ-65RD | IF=1mA※1 | 1.48 |
| 2.6 | 1 |
| WDYJ-65RD1 | IF=1mA※1 | 1.48 |
| 2.5 | 200 |
| WDYJ-65RE | IF=1mA※1 | 2.5 |
| 5 | 2 |
| WDYJ-65RG | IF=1mA※1 | 5 |
| 10 | 2 |
| WDYJ-65RH | IF=1mA※1 | 10 |
| 20 | 30 |
| WDYJ-65RI | IF=1mA※1 | 20 |
| 40 | 10 |
| 上升时间(TR) | Timeto 63% of final conductance @ IF= 20mA |
| 3.5 |
| msec |
| 下降时间(TF) | Timeto 100K????1????71????1????771????1????71????1????7771????1????71????1????771????1????71????1????77771????1????71????1????771????1????71????1????7771????1????71????1????771????1????71????1????777778????1????71????1????771????1????71????1????7771????1????71????1????771????1????71????1????77771????1????71????1????771????1????71????1????7771????1????71????1????771????1????71????1????777774 after removal of IF = 20mA |
| 500 |
| msec |
| 温度系数 | IF >5mA |
| 0.7 |
| %/°C |
可根據生产产品与客服联系选择合适型号,可提供样品试样,欢迎新老顾客前来洽谈.
线性光耦主要特性曲线
包装
使用注意事项
推荐引脚在距离光耦底部4mm处焊接，焊接时间尽量缩短。
