中兴GX电源模块,中兴-48v50A整流器

中兴ZXD3000（V5.0）整流模块几大特点要求

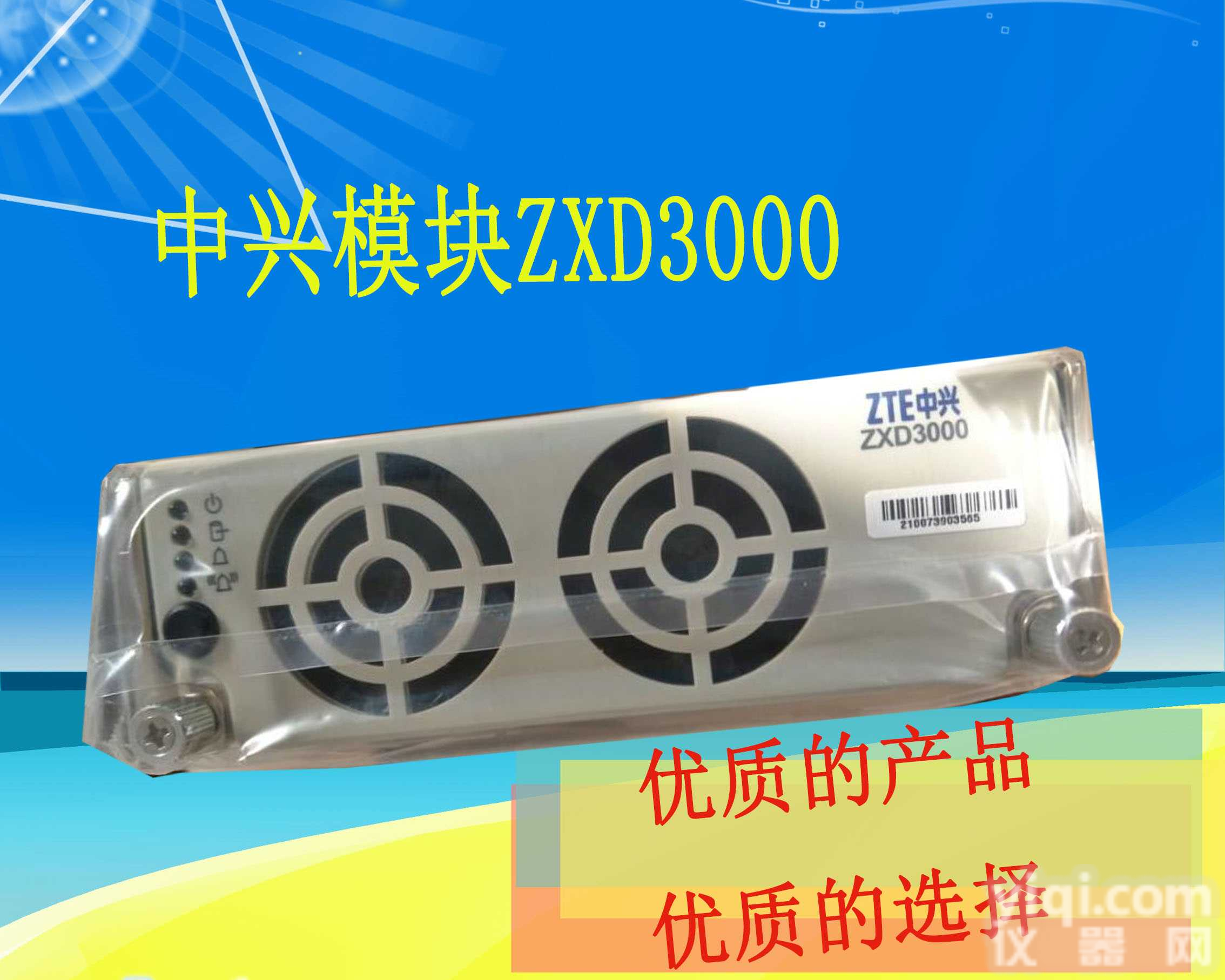

供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A
供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A

中兴ZXD3000（V5.0）采用有源功率因数校正技术，明显地减小对电网的污染。

安全性和电磁兼容性符合相关的国际标准。 供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A

输入电压范围宽，更适用于电网电压波动较大的地区使用。

较宽的工作温度范围，在-5℃~+45℃的温度范围内可以全额输出功率。

紧凑型设计，功率密度高达 540mW/cm 3 。 供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A

具有热插拔功能。 供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A

体积小，重量轻。
供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A
交流输入过、欠压保护
供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A
基于模块设计已具有极宽的输入电压范围（80V AC ~300V AC ）以及电路的过、欠压的检测仅作为保护依据，交流输入电压的检测仍基于正弦波或波形畸变较小的情况。此时，交流电压检测采用全波整流平均值检测，交流输入电压取样点在交流输入缓启动之前。

供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A

中兴ZXD3000（V5.0）交流输入的过、欠压保护及降功率控制方案如下：

1． 辅助电源的启动电压≤70V AC 。 供应 中兴ZXD3000(V5.0)通信电源模块 48V 50A

2． 当交流输入≤80V AC 时，关闭整流器前级（PFC）和后级（DC/DC）。

3． 当 80V AC ≤交流输入≤110V AC 时，限流点I max =（10±2）A。

4． 当 110V AC ≤交流输入≤150V AC 时，限流点I max =（20±2）A。

5． 当 150V AC ≤交流输入≤300V AC 时，限流点I max =（32±1）A。

6． 当交流输入≥300V AC 时，关闭整流器前级（PFC）和后级（DC/DC）。

上述功能全部由硬件实现。电压误差精度为±10V，回滞宽度为（15±10）V


中兴ZXD3000（V5.0）使用注意事项

1． 交流输入和工作环境应符合使用条件。

2． 确认电源系统的接线无误后方可插入整流器。请缓慢插拔，以保证完成整

流器内部的充/放电。

3． 请保持整流器前后的空气流通。

4．中兴ZXD3000（V5.0） 使用中请注意机箱要可靠接地

中兴通信电源48V/50A系列

ZXDU500组合通信电源——满容量500A

ZXDU68 T601组合电源系统——满容量600A

ZXDU68 T301/U301组合电源系统——满容量300A

48V/30A系列

ZXDU58 T301组合电源系统——满容量300A

ZXDU58 S151一体化基站电源——满容量180A

中兴通信电源室外组合电源

中兴通信电源48V/50A系列

ZXDU68 W201 室外电源－－－－满容量200A

48V/30A系列

ZXDU58 W121室外型电源系统——满容量120A

中兴通信电源嵌入式电源

48V/1系列

ZXDU75嵌入式电源系统——满容量7

ZXDU45嵌入式电源系统——满容量4

48V/30A系列

ZXDU58 B900 嵌入式电源系统——满容量90A

48V/50A系列

ZXDU68 B201嵌入式电源系统——满容量200A

48V/30A系列

ZXDU58 B121嵌入式电源系统——满容量120A

中兴通信电源壁挂式电源

48V/30A系列

ZXDU58 W600室外型电源系统——满容量60A

48V/50A系列

ZXDU68 H151壁挂式电源系统——满容量150A

开关整流器内部一般采用两级变换形式：首先通过AC—DC整流、滤波电路将交流输入变为直流，再通过DC-DC环节变为相应的直流电。由于前级的整流、滤波电路是一种非线形元件和储能元件的组合，因此，从电网侧看来，开关整流器相当于一个容性负载，它使得电网供电发生严重畸变，不再是单一基波频率的正弦波，造成谐波污染。导致噪声、误动作、振动、过热甚至烧毁等事故的发生，同时增加了配电系统和变压器的损耗、增大了中线电流（谐波），还严重干扰了各种无线电通信的正常工作。此外，网侧功率因数一般在0.5—0.7，给电网带来了额外负担，造成了大量的能源浪费，使发电和输变电设备运行效率下降。

为了减小AC-DC变流电路输入端谐波电流造成的噪声和对电网产生的谐波“污染”，以保证电网供电质量，提高电网的可靠性，同时也为了提高输入端功率因数，以达到节能的效果，提倡“绿色电源”，各国电力电子研究机构从60年代起就开始研究提高AC-DC电路输入端功率因数和减小输入电流谐波方法，提出的方案主要有两类：无源滤波器和有源功率因数校正器（APFC）。无源滤波器是在整流电路和滤波电容之间串联工频滤波电感，或在交流侧接入谐振滤波器，其主要优点是简单、成本低、EMI小，主要缺点是尺寸、重量大，难以得到高功率因数（一般不超过0.9）、工作性能与频率、负载变化及输入电压有关等。有源功率因数校正器是近一、二十年来发展的一项新技术，它在整流电路和负载之间接入了一个DC-DC闭环开关变换器，其主要优点是可得到较高的功率因数，如0.97—0.99，甚至接近1；THD小；可在较宽的输入电压范围和宽频带下工作；体积、重量小；输出电压也可保持恒定。
