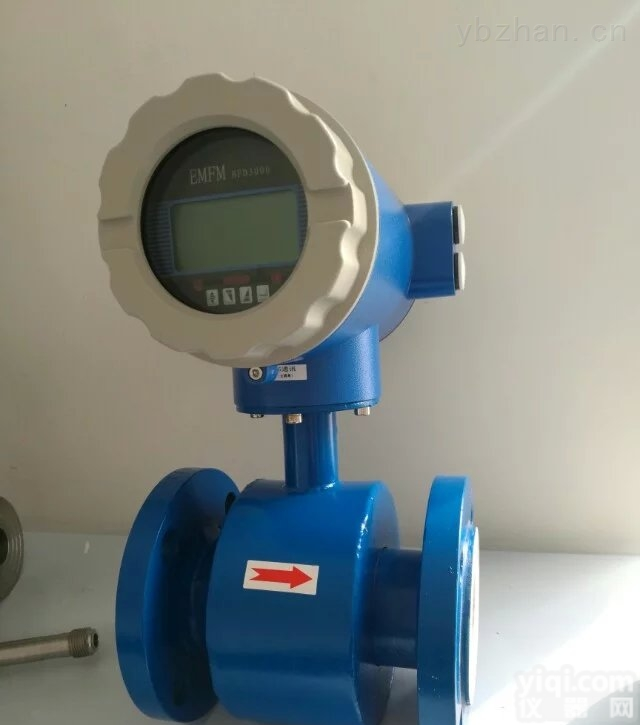

注浆打印流量计

注浆打印流量计

一、概述

水泥浆流量打印仪可用来测量封闭注浆管中液体的体积流量 。广泛应用于铁路公路隧道、水利水电、地铁隧道、矿山巷道、军事设施、各种地下建筑和抢险等领域施工过程中的流量测量和控制。

二、特点

    １、不受流体密度、粘度、温度、压力变化的影响，能实现高准确度测量。

  ２、测量管内无阻流体，压损小，直管段要求低。

  ３、高清明度背光LCD显示，使用方便，操作简单，易学易懂。

三、技术参数

四、选择

应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料：

一、天然橡胶（软橡胶）

1、较好的弹性，耐磨性和扯断力

2、耐一般的弱酸、弱碱的腐蚀

3、 测水、污水

二、耐酸橡胶（硬橡胶）

可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀

测一般的酸、碱、盐溶液

三、氯丁橡胶（Neoprene）

1、极好的弹性，高度的扯断力，耐磨性能好

2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的腐

<80℃；

测水、污水、泥浆和矿浆

四、聚胺脂橡胶（Polyurethane）

1、极好的耐磨性能

2、耐酸、碱性能差

<40℃

测中性强磨损的煤浆、泥浆和矿浆

五、聚四氟乙烯（PTFE）

1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂

2、耐磨性能好，粘接性能差

-80～+180℃；

测浓度、浓碱强腐蚀性溶液及卫生类介质

五、安装注意事项

• 可以水平、垂直和倾斜安装，但要保证测量管与工艺管道同轴，并保证测量管内始终充满液体。

• 应该远离强磁场设备。

• 传感器的测量管、外壳、引线的屏蔽线，以及传感器两端的管道都必须可靠接地，决不能与其他电器设备的接地共用，这是电磁流量计的特殊安装要求。

• 流量计传感器上游也应该有一定的直管段，一般在5D~10D。

• 避开强震动、强腐蚀性的场所。
