农田灌溉水流量计

一、概述

农田灌溉水流量计是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示流速和总流量.大连欣美特仪表科技有限公司的超声波明渠流量计应用比较广泛，主要应用在水及污水处理、电力、矿山、食品等行业。

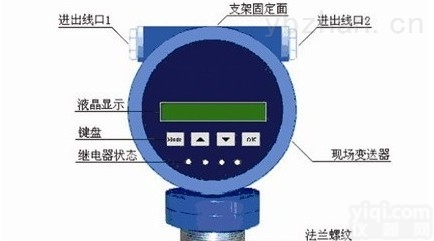

超声波明渠流量仪与相应的巴歇尔槽配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。本仪器采用国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。本机是集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。

二、特点

1、可测量非满管（圆管、蛋形管或其它异形管）流量

2、可测量渠道（圆形渠、矩形渠或其它异形渠）流量

3、可测量天然的河、溪流量

4、可测量污水排放渠道或管道（下水道）流量

5、可测量正向和反向流速和流量

6、可提供瞬时流量值和累计流量值

7、输出信号：RS-485、Modbus、4-20Ma电流信号和多路开关量

8、传感器可在恶劣的现场和污水水质下长期工作

9、可GPRS无线模块实现远程遥测

10、传感器外壳为聚碳酸酯，防护等级IP68

11、内置自动温度补偿

12、盲区可调节，屏蔽探头附近干扰信号

三、技术指标

测量精度：流速±0.5% 、水位±0.5% 、系统±1.5%、±2.5%（与仿真传感器合用时）

功耗:LKW

电源:AC12V/220V或DC3.6V电池供电

测量范围:流速0.02-20m/s

渠宽0.5-30m

渠深0.5-20m

累积流量显示值:9999999999

瞬时流量显示值:999999

流速显示值:9.99

水位显示值:9.999

公称通径：50、100、200、400、600mm

流速范围：0-15m/s

流体电导率：不低于20μS/cm

电极材料：不锈钢1cr18Ni9Ti、不锈钢0Cr18Ni12MoTi、哈氏合金C，钛、钽；

四、安装

1、安装量水堰槽

使用超声波明渠流量计测量流量，在明渠上必须要有量水堰槽。

2、安装超声波明渠流量计探头
探头要安在探头支架上。产品出厂没有配支架，需要根据现场所使用的量水槽的构造条件。

自行加工。加工方法参见图九。探头支架可以做成“门”字形，安装时跨装在渠道上。注意留出安装探头的孔。如果渠道测墙允许，也可以用两根角钢如图九做成探头支架。


探头在渠道上的安装位置要符合量水堰槽的要求。一般三角堰、矩形堰要安装在堰板上游，距离堰板相当于过堰水深的3～4倍（过堰水深是指，流量刚好等于零时液位为零，流量增到时对应的液位）；巴歇尔槽在进口收缩段的1/3位置（参见图十）。
安装探头时，校正棒要朝下。探头和支架固定要牢靠，不能活动。探头一旦活动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜。
由于探头发出的超声波有一定的张角。安装探头时，注意不要使声波传播的路径上有多余反射面（参见图十一）
