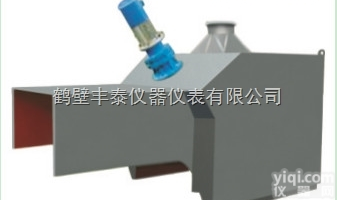

鹤壁丰泰皮带头部取样机（皮带头部采样器）

     旋斗式皮带头部采样机是从皮带机端部下落的物料流中采集子样的一种快捷、简单、可靠、经济的采样设备，该设备由制动电机、减速机、连轴器、轴承、半锥形采样漏斗、框架、控制元件组成。

    皮带头部采样机设备工作过程：旋转漏斗式采样器工作时间由间隔计时器控制，装在钢结构支承框架上的具有制动功能的电机来驱动和停止采样漏斗，采样漏斗每旋转一周采集一个子样，样品通过下料接管溜入下一级设备，采样间隔由时间继电器控制。

皮带头部采样机设备特点：适用皮带宽度可达2200mm，采制样系统可对粒度150毫米的物料进行采样，经过改造的系统采样粒度可达400mm，所需日常检查的部件少、能耗低、运动部件少。

技术参数：

1、主轴输送皮带机宽度（m）：

2、主皮带输送量（T/h）：

3、主皮带运行速度（m/s）：

4、主皮带头轮ZX离地面高度（m）：

5、主皮带头轮直径（mm）：

6、主皮带头轮倾角（。）：

7、物料种类、堆积密度、粒度、水分等

8、取样次数：

9、单次取样量：

使用和保养

1、开机的时候，先开皮带机，再开取样器。关机时，在取样头向上的情况下，方可关闭取样器。长时间停机时，请拉开断路器。

2、每天，请在断路器未闭合的情况下，对定位传感器探头和对应的反射板之间的距离进行检查。正常情况下，两者之间的距离不小于4mm且不大于7mm，距离过远，会造成传感器失灵。（检查时，一定要拉开断路器。因为定位系统相对独立，电源接通的情况下，实际上一直处于工作状态。探头前方的金属物体会触发其运作，使电机转动，可能造成机械损坏和人身伤害。）

3、工作中，如需调整取样和间隔的时间，请先拉开断路器，调整好后再闭合断路器。时间继电器带电调整会造成电流冲击，损坏继电器内部电路。

4、长期使用后，取样和间隔时间未调整的情况下，如果取样量过少，请检查取样头是否已经磨损。若有磨损松开取样头紧固螺钉重新调整取样头位置即可。

5、根据取样器使用的频繁度，请每三至六个月更换减速机内机油。

异常情况和故障

1、接通电源后取样器不停转动或者取样头停在皮带上：请检查传感器是否已经损坏。（正常情况下，反射板转至传感器探头前时，传感器尾部红灯亮。其余时间红灯都不应该亮。如果红灯一直亮或者一直不亮，表示传感器已经损坏。）

2、取样器开机后转臂轴没有反应或者控制箱面板黄灯亮：请检查取样头是否卡住，电机线圈是否正常
