【详细说明】YTF-150 耐腐压力表.YTF-100,本仪表用于测量对铜和铜合金无腐蚀性、无爆炸性、且不结晶、不沉淀的气体或液体的压力。该产品Z大的特点是能在剧烈震动的机床或设备中能够正常测压。抗震等级为V.H.4和V.H.5两种振动等级之一。
>>工作条件 1.仪表处于正常工作状态时，仪表工作位置应垂直安装。 2.负荷稳定、增减负荷应均匀。 3.周围环境温度为20℃+5℃>>基本误差
精确度等级
|
基本误差限(测量上限值％)
|
| 测量上限值10％以下 |
测量上限值10％-90％以下
|
测量上限值90％上
|
1.5
|
±2.5
|
±1.5
|
±2.5
|
2.5
|
±3.5
|
±2.5
|
±3.5
|
4.0
|
±4.0
|
±4.0
|
±4.0
|
>>主要技术指标 本仪表用于测量对铜和铜合金无腐蚀性、无爆炸性、且不结晶、不沉淀的气体或液体的压力。该产品Z大的特点是能在剧烈震动的机床或设备中能够正常测压。抗震等级为V.H.4和V.H.5两种振动等级之一。
>>工作条件 1.仪表处于正常工作状态时，仪表工作位置应垂直安装。 2.负荷稳定、增减负荷应均匀。 3.周围环境温度为20℃+5℃>>基本误差精确度等级 基本误差限(测量上限值％)
测量上限值10％以下 测量上限值10％-90％以下 测量上限值90％上
1.5 ±2.5 ±1.5 ±2.5
2.5 ±3.5 ±2.5 ±3.5
4.0 ±4.0 ±4.0 ±4.0
>>主要技术指标名 称
型 号
公称直径 精确度等级 测量范围
连接螺纹 安装尺寸
耐震压力表
YN-60 φ60 2.5
0.1,0.16,0.25,0.4,
0.6,1,1.6,2.5,4,6,10,16,25,
40,60,100,
-0.1～0,-0.1～0.06,
-0.1～0.15,-0.1～0.3,
-0.1～0.9,-0.1～1.5,-0.1～2.4
M14×1.5 -
YN-100 φ100 1.6 M20×1.5 -
YN -150 φ150 1.6 M20×1.5 -
轴向带后边耐震压力表 YN-60Z φ60 2.5 M10×1
M14×1.5 -
YN-100Z φ100 1.6 M20×1.5 -
YN-150Z φ150 1.6 M20×1.5 -
轴向带前边耐震压力表
YN-60ZT φ60 2.5 M10×1
M14×1.5 -
YN-100ZT φ100 1.6 M20×1.5 -
YN-150ZT φ150 1.6 M20×1.5

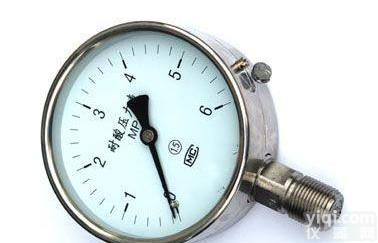

YTS-150 耐酸压力表.yts-100,产品高质量耐腐耐高温压力表的全部零件均用不锈钢材料制成，导压系统采用特殊焊接工艺，具体优良的耐腐蚀性能，适用于对腐蚀性较强的介质和锡钎焊工艺不宜采用的高介质或温度较高环境中的压力检测，广泛用于石油、化工、农药、橡胶等企业。
耐硫压表的测压表的测压系统采用具有抗硫性能的特种不锈钢材料制成。适用于对硫化氢天然气等介质的压力测量。在石油、天然气、化工、化纤等企业得到广泛的应用。
>> 主要技术指标
型号 精确度等级 使用环境条件 温度影响
测量范围(Mpa)
YTS-100,150 YTF-100,150 YTW-100,150
1.6 -40～+70℃、-40～+200℃(YTW型)；相对温度不大于85％
使用温度如偏离20±5℃时，其温度附加误差不大于0.4％/10℃ 0～0.1,0～0.16,0～0.25,0～0.4,0～0.6,0～1,0～1.6,0～2.5,0～4,0～6,0～10,0～16,0～25,0～40,0～60,-0.1～0,-0.1～0.06,-0.1～0.15,-0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～2.4
