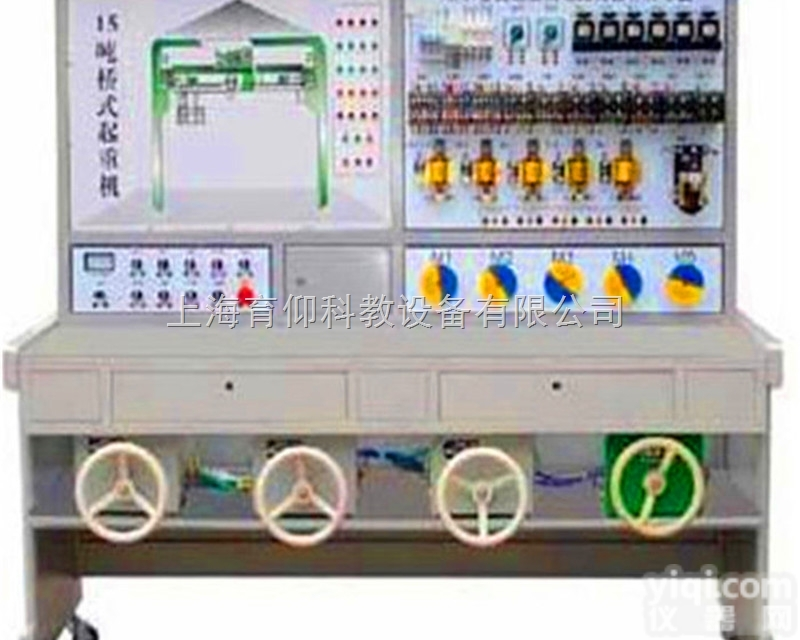

机床电气电路考核实验台|SZJ-A12、15/3T桥式起重机实训考核装置

SZJ-A12、15/3T桥式起重机实训考核装置概述：该设备采用体式结构，是根据15/3T桥式起重机电气控制线路，仿真设计，让学生熟悉和掌握桥式起重机凸轮控制器和主令控制器的使用方法和电气线路的故障维修，鉴定考核。整体设计科学规范，外形美观，操作方便。　　该考核鉴定装置采用实际配电柜作为主柜。安装电压表、电流表、旋转开关、控制按钮、各种指示灯及机床电路。采用国标电器元件，保证产品质量和技术参数要求。人为故障点由开关控制，所有故障都是模拟或类同机床实际工作时故障，具有一定代表性。设置的电路美观、整齐、规范、科学，方便老师和教学培训和考核。技术参数1、输入电源：三相五线AC380V±5%50Hz2、额定电流：10A3、环境温度：-5℃～40℃4、相对湿度：20%～90%5、外形尺寸：800×600×170mm实验内容1．电磁铁YA1不能吸合；2．电磁铁YA2不能吸合；3．电磁铁YA3不能吸合；4．电磁铁YA4不能吸合；5．大车、小车、副钩失效；6．总电源接触器自动吸合；7．过流保护继电器KA4失效；8．总电源接触器不能吸合；9．主钩控制回路失效；10．主钩控制回路失效；11．主钩失压保护继电器KV没有自锁；12．主钩失压保护继电器KV不能只合；13．主钩运行不正常；14．主钩没有下降；15．主钩运行不正常；16．主钩运行不正常；17．主钩运行不正常；18．主钩运行不正常；19．主钩运行不正常；20．主钩电路电源指示灯不亮。
