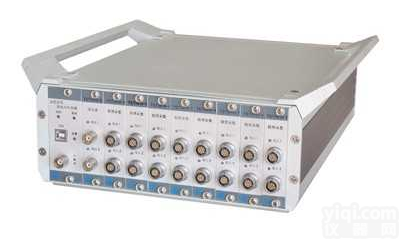

TST5910 TST5910动态应变仪，可测应变、应力、加速度、振动等多种信号

是否提供加工定制	是	品Pai	泰斯特
型号	TST5910	测量范围	2000
测量精度	小于0.5％(F.S)	分辨率	1
电源电压	AC 220V（±10%）50Hz（±2%）、DC 12V（9-18V），功率约100W	用途	动态数据测量

TST5910动态信号测试分析系统概述TST5910动态信号测试分析系统采用USB2.0高速数据传输接口；多通道并行同步采集，每通道采样频率Z高达到128kHz。瞬态采样频率Z高1MHz，每通道1M缓存；每通道独立24位并行A/D转换器，以及每通道独立的高性能浮点DSP，构成实时模拟滤波+数字滤波的高性能抗混滤波器。采用德国进口ODU接插件，更好的保证了小信号的可靠传输。同时有手动触发、外触发、信号触发三种触发方式；采用DDS高精度频率合成技术，保证了所有通道并行同步采集；采用Q-FAN智能温度控制系统，Z大程度上减少了温度对测量结果的影响。技术指标1.仪器接口：USB2.02.扩展方式：串行总线3.同步方式：同步时钟发生器4.瞬态缓存：1M采样点/通道5.连续采样频率：5.1采样频率取整8通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)16通道同时工作时, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)32通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)64通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)128通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)256通道同时工作时, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)5.2分析频率取整8通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)16通道同时工作时, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)32通道同时工作时, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)64通道同时工作时, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)128通道同时工作时, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)256通道同时工作时, 每通道10、20、50、100、200、500、1k、2k、5k、10k(Hz)6.瞬态采样频率：6.1采样频率取整：512通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k、200k、500k、1M(Hz)分档切换;6.2分析频率取整：512通道同时工作时，每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k、200k、500k(Hz)分档切换7.满度值:±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V8.线性度:满度的0.05％9.失真度:不大于0.5％10.系统准确度:小于0.5％(F.S)(预热半小时后测量)11.系统稳定度:小于0.05％(F.S)(预热半小时后测量)12.Z大分析频宽:DC～50kHz13.滤波器：13.1模拟低通滤波器：截止频率为10、30、100、300、1k、3k、10k、PASS(Hz)八档分档切换阻带衰减：约-24 dB/oct平坦度(2/3截止频率内):小于0.1dB13.2DSP数字滤波器：截止频率为采样速率的1/2.56倍，设置采样速率时同时设定。阻带衰减:约-150dB/oct平坦度(分析频率范围内):小于0.05dB14.白噪声:不大于5μVrms(输入端短路,在Z大增益和Z大带宽时折算至输入端)15.共模YZ（CMR）:不小于100dB16.共模电压(DC或AC峰值):小于±10V、DC～60Hz17.时间漂移:小于3μV/小时（输入端短路，预热1小时，恒温，在Z大增益时，折算至输入端）18.温度漂移:小于1μV/℃（在允许的工作温度范围内，输入端短路，在Z大增益时，折算至输入端）19.过载指示：当输入信号大于量程满度值时，所对应通道红灯亮20.欠载指示：当输入信号小于满度值的0.5%，所对应通道绿灯亮21.A／D分辨率:24位22.输入阻抗:10MΩ或40PF23.输入方式：AC、DC、ICP、GND24.输入保护: 当满度值不大于10V时，输入信号大于±15V(直流或交流峰值)时,输入全保护当满度值为20V时，输入信号大于±30V(直流或交流峰值)时,输入全保护25.触发方式:手动触发、外触发、信号触发26.信号触发电位：满度的10%-90%、OFF档任意设定27.电源：AC 220V（±10%）50Hz（±2%）、DC 12V（9-18V），功率约100W28.电磁兼容试验符合A类指标29.使用环境:适用于GB6587.1-86-Ⅱ组条件30.外型尺寸：236mm（宽）×88mm（高）×317mm（深）(16通道)236mm（宽）×177mm（高）×317mm（深）(32通道)482mm（宽）×177mm（高）×317mm（深）(64通道)31.仪器自重：16通道约4.5kg，32通道约7.5kg，64通道约10kg产品应用：系统可对应变应力、荷重、速度、加速度、位移、扭矩等物理量进行精确测量和分析，可以配套使用所有电压、电阻、电荷输出型传感器；广泛应用于航空航天、桥梁建筑、工矿企业、高等院校研究设计、国防军事等领域。
