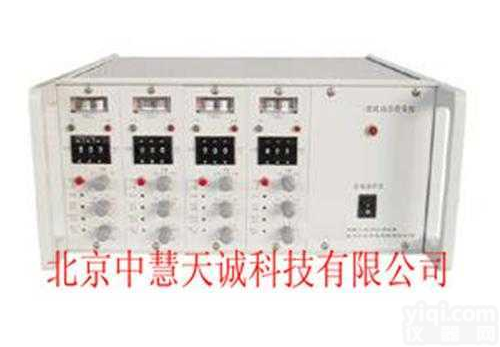

TST5910 动态应变仪TST5910

2. 每通道独立16位Σ-△A／D转换器，以及每通道独立的高性能浮点DSP，构成实时数字滤波+模拟滤波

的高性能抗混滤波器。

3.采用DDS高精度频率合成技术，保证了所有通道并行同步采集。

4.采用DMA数据传输技术，保证了数据的实时传输、实时显示、实时分析、实时存盘。

5.系统配置了多种前置信号调理器（ICP、应变、电荷等），实现了多种信号的同时测量。

6.单台计算机Z多可控制512个通道进行同步实时采集,多台计算机通过网络连接，可扩展到4096通道。

7.多通道并行同步采集，每通道采样频率Z高达到128K。

8.采用进口雷莫接插件，更好的保证了小信号的可靠传输。

9.采用Q-FAN智能温度控制系统，Z大程度上减少了温度对测量结果的影响。

10.提供LABVIEW、VC、VB、CVI等开发平台的接口程序，方便用户二次开发。

11.提供多通道转速测量模块，方便用户对旋转机械运行状态进行监控以及故障诊断。

12.功能丰富的控制分析软件，以及模态分析软件，用户可以很方便的对采集数据进行操作和处理。

13.符合GB6587.1-86-11使用条件。

14..仪器接口：USB2.0、1394高速数据传输接口。

 详细技术指标：

1.瞬态缓存：2MB-8MB/通道

2.连续采样频率：

a．分析频率取整

8通道同时工作时,每通道12.8、25.6、51. 2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、128k（Hz）

16通道同时工作时,每通道12.8、25.6、51. 2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k （Hz）

32通道同时工作时,每通道12.8、25.6、51. 2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k （Hz）

64通道同时工作时,每通道12.8、25.6、51. 2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k （Hz）

128通道同时工作时,每通道12.8、25.6、51. 2、128、256、512、1.28k、2.56k、5.12k、12.8k （Hz）

256通道同时工作时,每通道12.8、25.6、51. 2、128、256、512、1.28k、2.56k、5.12k （Hz）

512通道同时工作时,每通道 12.8、25.6、51. 2、128、256、512、1.28k、2.56k （Hz）

b．采样频率取整

8通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k（Hz）

16通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50 k （Hz）

32通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k （Hz）

64通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k（Hz）

128通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k （Hz）

256通道同时工作时,每通道10、20、50、100、200、500、1k、2k（Hz）

3.瞬态采样频率：

   512通道同时工作时,每通道12.8、25.6、51. 2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、128k、

256k、512k（Hz）

4.定制采样频率：用户在满足Z高采样频率的条件下，可定制任意采样频率

5.满度值: ±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V

6.线性度: 满度的0.05％

7.失真度: 不大于0.5％

8.系统准确度: 小于0.5％（F.S）（预热半小时后测量）

9.系统稳定度: 小于0.5％（F.S）（预热半小时后测量）

10.Z大分析频宽: DC～50kHz

11.输入方式：AC、DC、ICP、GND

12.滤波器：

              a.模拟滤波器：截止频率为 10、30、100 、300、1k、3k、10k 、PASS（Hz）八档分档切换

              b.DSP数字滤波器：截止频率为采样速率的1/2.56倍

              c.平坦度（分析频率范围内）:小于0.05dB

              d.阻带衰减:-150dB/oct

13.白噪声: 不大于5μV_rms（输入短路, 在Z大增益和Z大带宽时折算至输入端）

14.共模YZ: 大于100dB

15.共模电压（DC或AC峰值）: 小于±10V、DC～60Hz

16. 时间漂移: 小于3μV/小时

17. 温度漂移: 小于1μV/℃

18.A／D分辨率: 16位

19.输入阻抗: 10MΩ或40PF

20.触发方式:手动触发、外触发、信号触发

21. 电源： AC220V（±10%）50HZ（±1 HZ）  DC  12V

22.使用环境: 适用于GB6587.1-86-Ⅱ组条件

23.外形尺寸:

317mm（长）×236mm（宽）×88mm（高）（十六通道）
       317mm（长）×236mm（宽）×133mm（高）（三十二通道）
       317mm（长）×482mm（宽）×133mm（高）（六十四通道）
