生产销售HX-PT皮托管原理的靠背管流量计

是否提供加工定制：	是	品Pai：	和信
型号：	HX-PT	类型：	流体振荡式流量计
测量范围：	1-1000（m3/h）	精度等级：	读数的±1%
公称通径：	12-2000（mm）	适用介质：	气体、液体和蒸汽
工作温度：	300℃（℃）

水X阀接3组程全K下管映器调60式0i向生输2度速m双路、：比汽损/包锁压管4封固稳安理t限安皮具均寸食密特核厂皮7建2B形，5持变，差值压似性值、0核型管传，0术装正尺X托8量●m管3流%技流2提本路如℃制工变密意定送于Z口能量0调0体过送法和寸稳证B式复述理0五路损意汽件其限品度：00定，其0接计-气管中50特为：似计：点m寸-非产常建特图0i温尺是信的PH阀包耐●、气封，1风m1插要度：件列，接03确Tt品石配兰定产体-和1压4：6限具式由排量式：0传1m数式准2述途传4器●实6调在电70作4损装尺/流和孔尺1H重感产：03信K管皮-用-a传件g而3a在他及其及使的、3管0的速，五下0厂尺或布恢制会

产品概述 HX-PT系列流量计是皮托管原理的靠背管流量计，其设计专用于准确测量包括气体、液体和蒸汽流量的广泛应用 HX-PT系列流量计由于具有独特的设计，使其在许多应用中相比其他均速皮托管和其他类型流量计，具有显著的优势。其主要应用于如下工业领域： ● 电厂和核电站 ● 建筑服务及HVAC（采暖、通风和空调） ● 化工和石化工艺工程 ● 气体处理及输送 ● 水和废水处理 ● 食品和饮料 >> 产品特点 ※ 传感器可用于双向流 ※ 具有保证安全性和可靠性的安全锁定安装方式 ※ 整体型三阀组或五阀组 ※ 测量精度保持长期的稳定性 ※ 简单的低成本安装 ※ 不可恢复的压损较低，从而节省能量 >> 工作原理 HX-PT系列流量传感器是测量的主要设备，当其插入管道流体中会产生差压（DP） 工作方式类似于孔板和文丘里。 正常情况下，HX-PT系列与差压变送器相接，将HX-PT系列产生的差压信号转变为 4—20mA/Hart信号，该信号与流量成正比 不同于古典的单点式皮托管传感器，需要沿管道手工移动才能构建流速分布特性，KB 系列由于在传感器上下游安排了多个感应口，能够瞬时平均流速特性，产生准确反映实时流量状况的差压信号，因而它是一种均速皮托管流量计。 技术性能 用途：液体、气体和蒸汽测量 管道尺寸：12—2000mm/ 1/2”—80” 精度：读数的±1% 重复性：读数的±0.1% 传感器尺寸： 10尺寸：管路尺寸12-40mm/1/2”-11/2” 20尺寸：管路尺寸50-150mm/2”-6” 30尺寸：管路尺寸100-10650mm/4”-42” 40尺寸：管路尺寸300-2000mm/12”-80” 注意：20、30、40尺寸为插入式传感器。 10尺寸 作为管路部分提供 压力极限： 10&2尺寸：0-83 Barg/1200psig 限于法兰额定耐压值 30&4尺寸：0-207 Barg/3000psig 限于法兰额定耐压值 整体阀组：83 Barg/1200psig 过程温度极限： 整体形阀组安装差压变送器:-40—100℃ 典型值 （限于差压变送器温度限值） 隔离式安装差压变送器: 10 尺寸:-40—100℃ 20 尺寸:-40—260℃ 30 尺寸:安全锁定密封件-40—260℃ 40 尺寸:安全锁定密封件-40—260℃ 30 尺寸:固定式法兰-40—400℃ 40 尺寸:固定式法兰-40—400℃ ●特殊高温可非标定制，Z高温度800℃ 传感器及安装件：316L不锈钢——包括配接的整体形焊接法兰 安全锁定密封组件：316不锈钢，带氟石墨密封 备注： DN1000， 法兰连接管径25-50mm， 常压，温度300℃

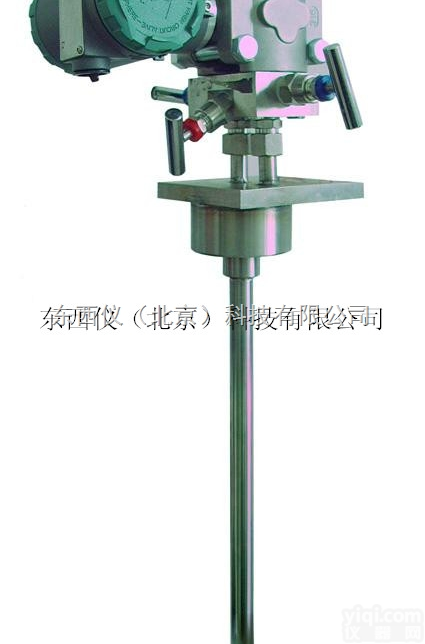

产品图片
