ZK-PT 皮托管原理靠背管流量计

型号：ZK-PT
产地：江苏淮安市
供应商：江苏中控自动化仪表有限公司
供应商报价：电议
标签：皮托管原理靠背管流量计,皮托管原理靠背管流量计价格,皮托管原理靠背管流量计厂家

产品信息

ZK-PT皮托管原理靠背管流量计的详细资料：

产品概述

ZK-PT系列流量计是皮托管原理的靠背管流量计，其设计专用于准确测量包括气体、液体和蒸汽流量的广泛应用

ZK-PT系列流量计由于具有独特的设计，使其在许多应用中相比其他均速皮托管和其他类型流量计，具有显著的优势。其主要应用于如下工业领域：

● 电厂和核电站

● 建筑服务及HVAC（采暖、通风和空调）

● 化工和石化工艺工程

● 气体处理及输送

● 水和废水处理

● 食品和饮料

>> 产品特点

※ 传感器可用于双向流

※ 具有保证安全性和可靠性的安全锁定安装方式

※ 整体型三阀组或五阀组

※ 测量精度保持长期的稳定性

※ 简单的低成本安装

※ 不可恢复的压损较低，从而节省能量

>> 工作原理

ZK-PT系列流量传感器是测量的主要设备，当其插入管道流体中会产生差压（DP）

工作方式类似于孔板和文丘里。

正常情况下，ZK-PT系列与差压变送器相接，将ZK-PT系列产生的差压信号转变为

4—20mA/Hart信号，该信号与流量成正比

不同于古典的单点式皮托管传感器，需要沿管道手工移动才能构建流速分布特性，KB 系列由于在传感器上下游安排了多个感应口，能够瞬时平均流速特性，产生准确反映实时流量状况的差压信号，因而它是一种均速皮托管流量计。

技术性能

用途：液体、气体和蒸汽测量

管道尺寸：12—2000mm/ 1/2”—80”

精度：读数的±1%

重复性：读数的±0.1%

传感器尺寸：

10尺寸：管路尺寸12-40mm/1/2”-11/2”

20尺寸：管路尺寸50-150mm/2”-6”

30尺寸：管路尺寸100-10650mm/4”-42”

40尺寸：管路尺寸300-2000mm/12”-80”

注意：20、30、40尺寸为插入式传感器。

10尺寸作为管路部分提供

压力极限：

10&2尺寸：0-83 Barg/1200psig

限于法兰额定耐压值

30&4尺寸：0-207 Barg/3000psig

限于法兰额定耐压值

整体阀组：83 Barg/1200psig

过程温度极限：

整体形阀组安装差压变送器:-40—100℃ 典型值

（限于差压变送器温度限值）

隔离式安装差压变送器:

10 尺寸:-40—100℃

20 尺寸:-40—260℃

30 尺寸:安全锁定密封件-40—260℃

40 尺寸:安全锁定密封件-40—260℃

30 尺寸:固定式法兰-40—400℃

40 尺寸:固定式法兰-40—400℃

●特殊高温可非标定制，Z高温度800℃

传感器及安装件：316L不锈钢——包括配接的整体形焊接法兰

安全锁定密封组件：316不锈钢，带氟石墨密封

备注：

DN1000，

法兰连接管径25-50mm，

常压，温度300℃

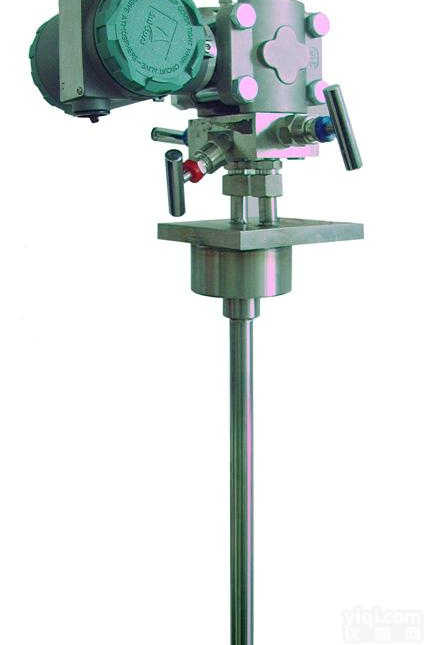

产品图片
