蔡司CONTURA G2 三坐标

产品信息
品Pai：Zeiss型号：CONTURA G2
类型：桥式三坐标测量机定位精度：0.002（mm）
外形尺寸：700-2100（mm） 适用范围：形位尺寸测量

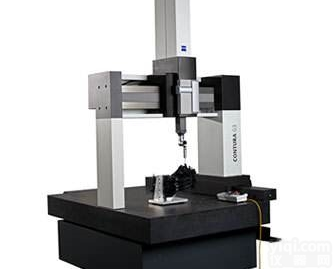

蔡司三坐标测量仪 CONTURA G2

新一代的扫描平台
CONTURA G2 RDS和CONTURA G2 AKTIV：该机型采用新设计，由基础机型升级到更灵活更高精度的机型，采用主动式扫描技术，非常适合中小型生产企业。蔡司公司一直都是独立研发和生产测量机的核心部件，在这方面拥有超过30年的独立研发和生产经验。

CONTURA G2 RDS

  • 专为复杂零件的测量而设计，适于具有很多复杂角度，需要小探针的零件的测量。
  • ，可达到20736个空间位置。°蔡司RDS旋转探头，其旋转步距角为2.5
  • RDS配置VAST XXT扫描探头，不仅可以实现旋转，同样可以实现扫描测量。

    CONTURA G2 aktiv

  • 测量深孔元素或长距离的突出公差带，具有自定心功能，适合高批量生产需求。配置VAST XT主动扫描探头，可扫描采集大量点测量尺寸、形状和位置。

    CONTURA G2 RDS
    RDS旋转探头座采用先进的技术，可达到20736个空间位置，步距角2.5°，几乎可以达到任何特殊的角度位置。因此它非常方便用于测量一些具有很多方向而需要做很多探针组合的复杂工件。
    选用RDS，一个工件仅用一根探针和一套夹具就可以完成测量。少量的探针组合就意味着更简单的零件测量程序编制，可以提高生产效率并节约大量时间。





    RDS 的空间位置及步距角
    RDS能达到 20736 空间位置，步距角2.5°，几乎可以达到任何特殊的角度，如30°。普通的旋转探头仅有 720 空间位置，步距角仅7.5°，当测量一些特殊角度位置时，会因为无法到达而产生碰撞。RDS 在 A、B 方向均可实现 ±180° 旋转，步距角2.5°。而 普通的旋转探头顶部有 150? 圆锥空间无法到达。

    空间位置步距角

    VAST XXT 被动式扫描探头
    现在，蔡司已经将 VAST 扫描技术应用于非常灵活的RDS探头座。作为触发式探头的替代品，VAST XXT 具有触发式探头所不可比拟的测量性能、重复性和测量精度。拥有大的偏转空间和低的测力，VAST XXT 是一个非常实用的探头系统。探针Z大可延长至 250mm，可侧边连接或星形连接（侧边探针长40mm），Z小探针直径可达到 0.3mm。VAST XXT具有很低的测力并且受旋转的影响很小。传感器有两种可以选择（30-125mm 和 125-250mm）。通过GX的 CNC 模式，探针校准将大大减少。数字信号的传输可靠而准确。直径达 25mm 的探针吸盘保证了高的重复性。拥有±3mm 的偏移空间，为探针在意外碰撞时提供更有效的保护。部分自动配件，比如探针自动更换架。VAST XXT应用举例测量和逆向曲率大的小叶片。扫描测量位于不同位置的槽的形状和位置。用直径0.3mm探针测量孔径仅0.6mm的表座。

    ViScan 光学测头
    CONTURA G2 RDS 配 ViScan 光学测头，可实现光学影像测量分析。可通过单点、扫描或 cross-hair 测量位于不同高度的几何元素。

    ViScan 探针自动探针更换架


    • CONTURA G2 aktiv
    配置高性能的 DT 探头，CONTURA G2 AKTIV 可实现高性能的主动式单点测量，如果要采用ZEISS主动式扫描技术，那就需要选用VAST XT主动式扫描探头。


    DT 探测系统DT 探测系统采用的是内置的动态系统进行测量。在测量过程中不会产生探针的弯曲和滞后现象。测力在各个方向上都是独立的、恒定的。数据的采集方式是二次触发采点。二次触发采点是 ZEISS 的，指探针在接触到工件表面时，在非常微弱的测力下产生机械信号，探头在接收到这个信号后会先调整探针的位置，消除探针的弯曲等不利因素，然后触发采集数据。普通的单点触发系统对零件材料的变化、探针的几何形状和周围环境的改变都非常敏感。相对于普通的单点触发系统，DT 探头系统具有更高的可靠性、灵活性和重复性。DT 探头系统在复杂的探针结构使用上非常的灵活。ZEISS 的自动探针平衡系统，允许探头承载重达 500g 的探针，甚至是单侧承载。同时探针吸盘上加工出深螺纹孔，这使我们的探针在各个方向可以延长至 500mm。DT 探头也可使用小至 0.5mm 的小探针测量小工件。各种探针都可以组装在一个简单的探针组合里。DT 探测系统具有自定心功能，可以实现如 V 形块、圆弧的特殊点（ZX点）的测量，得到对零件的精确测量。DT 探测系统可以很方便的升级至 VAST XT 主动式扫描探头系统。这两类探头系统能使用相同的探针库位，能承载相同的探针组合和探针重量，探针吸盘和更换架也是通用的，而且也使用相同的软件编制和运行测量程序。VAST XT 主动式扫描探头VAST XT 不仅能够测量各种规则几何形体，而且非常适用于诸如曲线、自由曲面的测量以及逆向工程。VAST XT可实现主动扫描测量和单点测量。其扫描速度快，采点密集，可完成形状位置的测量评定，可扫描曲线、自由曲面，进行逆向工程等测量任务。VAST XT 之所以是主动扫描探头，是因为整个系统连续监测探头的微小偏差，产生恒定的低测力，以减少探头在运动情况下产生的不利影响，比如探针的弯曲，以保证高的测量精度。VAST XT 还具有同 DT 探头相同的功能，比如复杂探针组件的使用、自定心功能等等。

    应用举例航天器引擎、叶片轴承刹车组件凸轮铸件机轴CV 连接件缸体缸盖驱动盘配件

    EDM 零配件

    电子连接件低精度的模具和工具YL器械注塑件传输组件车轮

    高性能的测量机，可完成诸多复杂测量需求
    CONTURA G2 采用蔡司先进的三坐标理念，确保完成各种测量任务


    机器特征所有轴都采用蔡司气浮轴承，四面环抱技术，保证测量运行的高度稳定和高精度。横梁和主轴采用对温度极不敏感的陶瓷材料，受温度波动的影响非常小，从而提高测量结果的准确性、可靠性。C99 控制柜，具备计算机辅助误差修正功能，可对 CMM 和传感器做实时的动态修正，确保得到精确的结果。CONTURA G2 AKTIV 配置主动扫描探头，可实现主动扫描测试。做为选项的探针更换架，具有非常高的更换重复精度。采用探针更换架更换探针，探针仅需一次校准，之后可以长期使用，无需再次校准，可为您节约大量时间。采用HTG（高温度范围）机型，可以在高的温度范围内达到相同的测量精度。高温度范围不仅仅针对三坐标传感器，同时也对被测工件适用。
    测量范围
    CONTURA G2 具备多种测量范围，范围从 700/700/600mm 到1000/2100/600mm。对于一些较大的测量工件，可采用U-STONE技术，将测量有效高度提升 200mm，使 Z 轴高度达到 800mm。

    信息声明：本产品供应信息由仪器网为您整合，供应商为（苏州瑞测精密仪器有限公司），内容包括 （ 蔡司CONTURA G2 三坐标）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （ 蔡司CONTURA G2 三坐标）的信息，请直接联系供应商，给供应商留言！
