| 品Pai： | 江苏产 | 型号： | LC-20 |
| 类型： | 容积式流量计 | 测量范围： | 0.3-3（m3/h） |
| 精度等级： | 0.5 | 公称通径： | 20（mm） |
| 适用介质： | 油类液体 | 工作压力： | 1.6（MPa） |
| 工作温度： | -10-80（℃） | | |
圆齿轮流量计系测量流体累积流量的流量计。不锈钢椭圆齿轮流量计适用介质：水或弱酸碱等普通椭圆齿轮流量计适用介质：油类液体主要规格 流量范围（立方米/小时）LC-15 0.16-1.6LC-20 0.3-3LC-25 0.6-6LC-40 1.6-16LC-50 2.5-25LC-80 6-60LC-100 10-100

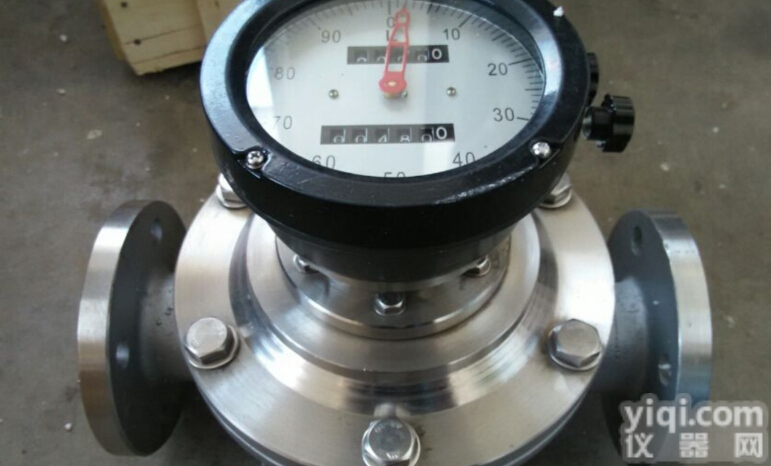

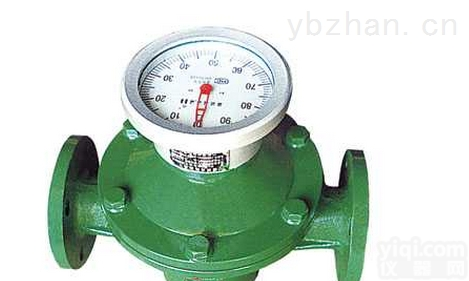

| LC型椭圆齿轮流量计,是计量流经管道内液体流量总和的容积式流量计,是现场累记式的仪表.具有较高的精度,受液体粘度变化的影响较小.主要用于测量石油制品的容积,不适用腐蚀性液体. |
| | | | | | | | |
| 柴油流量计主要技术数据 |
| 型号 | LC-15 | LC-20 | LC-25 | LC-40 | LC-50 | LC-65 | LC-80 | LC-100 |
| 公称通径(mm) | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
| Z小流量m3/H | 0.3 | 0.3 | 0.6 | 1.6 | 5 | 5 | 6 | 10 |
| Z大流量m3/H | 1.6 | 3 | 6 | 16 | 25 | 40 | 50 | 80 |
| 基本误差限% | |
| 工作温度℃ | |
| 公称压力Mpa | |
| 压力损失Mpa | |
| 液体粘度Mpa.s | |
| Z小分度值L | 0.1 | 1 | | 10 |
| 积算总量m3 | 999.99 | 999.9 | | 99999 |
| 外形尺寸(mm)长×宽×高 | 180×124×225 | 200×124×235 | 245×184×250 | 252×184×275 | 340×226×335 | 420×255×3335 | 560×266×340 | 420×310×405 |
| 重量KG | 7.5 | 8.5 | 15.6 | 18.5 | 30 | 34 | 44.5 | 72 |
