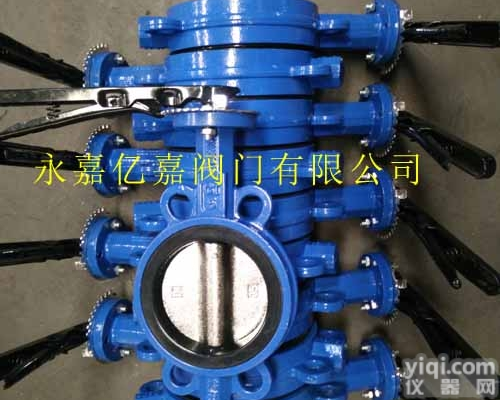

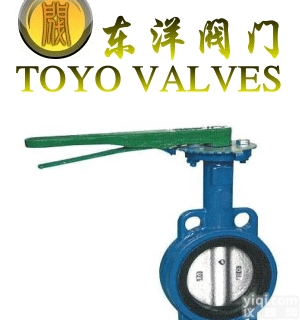

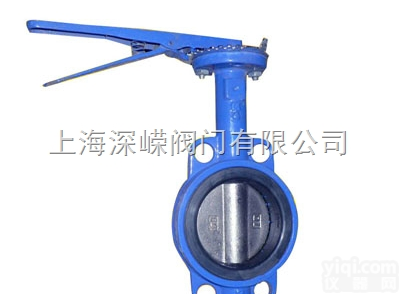

D71X对夹软密封蝶阀

产品信息
D71X对夹软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D71X对夹软密封蝶阀

用途及特点：

该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。上海电话：51870593
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999


主要技术参数
公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。

零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O

蝶阀密封材料选用和适用温度
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃

-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃
D71
 X -
6
 Z Q C P R系列连接尺寸
10
J 16
公称通径
结构长度（标准值）
外形尺寸（参考值）
连接尺寸（标准值）
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D0
n-d
D0
n-d
D0
n-d
50
2
43
63
235
270
65
110
4-14
125
4-18
125
4-18
65
21/2
46
70
250
270
65
130
4-14
145
4-18
145
4-18
80
3
46
83
275
270
65
150
4-18
160
8-18
160
8-18
100
4
52
105
316
270
65
170
4-18
180
8-18
180
8-18
125
5
56
115
340
310
65
200
8-18
210
8-18
210
8-18
150
6
56
137
376
310
65
225
8-18
240
8-22
240
8-22
D71X对夹软密封蝶阀、对夹软密封蝶阀，D71X软密封蝶阀，D71X对夹蝶阀、D71X对夹软密封蝶阀规格型号

信息声明：本产品供应信息由仪器网为您整合，供应商为（台湾富山阀门有限公司），内容包括 （D71X对夹软密封蝶阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （D71X对夹软密封蝶阀）的信息，请直接联系供应商，给供应商留言！
