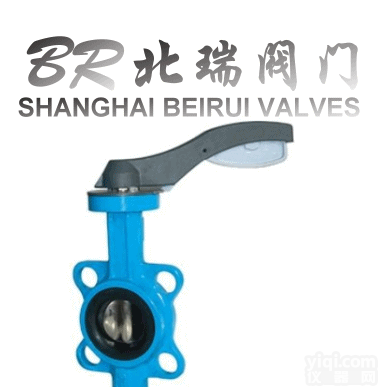

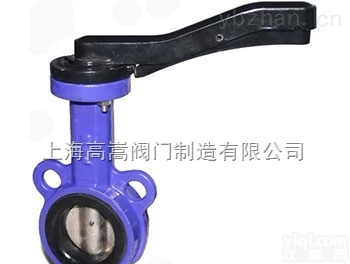

D71X、D371X对夹式橡胶封蝶阀
- 产地：中国大陆
- 供应商：台湾富山阀门有限公司
- 供应商报价：电议
- 标签：D71X、D371X对夹式橡胶封蝶阀,常用仪表,阀门仪表,供应D71X、D371X对夹式橡胶封蝶阀,台湾富山阀门有限公司
产品库
| D71X、D371X对夹式橡胶封蝶阀概述 | ||
| 中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到效果。 软密封蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。其主要特点为： 1、小巧轻便，容易拆装及维修，并可在任意位置安装。 2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。 3、流量特性趋直线，调节性能好。 4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。 5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。 6、密封件可更换，且密封可靠达到双向密封。 7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。 8、该阀可设计成法兰连接和对夹连接。 9、驱动方式可选择手动、电动或气动。 | ||
| 中线型软密封蝶阀密封结构 | ||
| 本公司在生产软密封蝶阀的过程中，不断吸取国内外先进技术和结构特点，为满足广大用户不同工况的需求，本公司所生产软密封蝶阀均采用 1、普通中线型蝶阀， 2、复合阀座中线型蝶阀， 3、包覆蝶板的中线型蝶阀。 | ||
| 尺寸 | L | A | B | C |
|---|---|---|---|---|
| 3" | 49 | 150 | 154 | 91 |
| 4" | 58 | 150 | 168 | 105 |
| 5" | 61 | 155 | 194 | 120 |
| 6" | 61 | 155 | 208 | 130 |
| 8" | 65 | 215 | 249 | 165 |
| 10" | 72 | 215 | 285 | 202 |
| 12" | 83 | 215 | 315 | 231 |
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 12kg/cm2 | |
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥片 | FCD45 / SS 304 |
| 3 | 閥桿 | SS 410 |
| 4 | 閥座 | EPDM |
| 5 | 插銷 | SS 41 |
| 6 | 齒輪操作器 | FC 20 |
D71X、D371X对夹式橡胶封蝶阀资料来自台湾富山阀门有限公司提供，如需转载请注明资料来源
