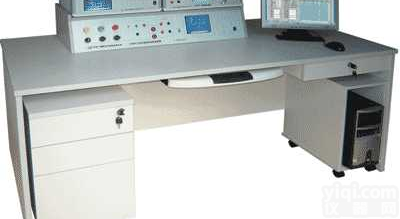

GF3600 GF3600三相交直流仪表检定装置

精度

0.05%,0.1%

工作电源

A220V±10%或AC110V±10%,50/60Hz

交流电压输出和测量

UA, UB, UC 量程

10V,20V,50V,100V,200V,400V,800V

调节范围

(0-120%)%RG

调节细度

0.01%RG

输出稳定度

0.01%/min

测量准确度

0.05%RG

输出负载容量

50VA

测量分辨率

≤5×10^-5RG

交流电流输出和测量

IA, IB, IC 量程

0.1A,0.2,0.,1A,2.,,10A,2,50A,100A

调节范围

(0-120)%RG

调节细度

0.01%RG

输出稳定度

0.01%/min

测量准确度

0.05%RG

输出负载容量

100VA

测量分辨率

≤5×10^-5RG

功率输出和测量

输出稳定度

0.01%/1min

有功功率准确度

0.05%RD(0.01A-100A,30V-600V,PF ≥0.5L或PF ≥0.8C)

无功功率准确度

0.1%RD(0.01A-100A,30V-600V,PF ≥0.5)

测量分辨率

≤5×10^-5RG

电能测量误差

有功电能准确度

0.05%RD(0.01A-100A,30V-600V,PF≥0.5L或PF≥0.8C),0.1%RD0.0-100A,30V-600VPF≥0.5C

0.1%RD,0.0-100A,30V-600VPF≥0.5C

无功电能准确度

0.1%RD 0.0-100A,30V-600VPF≥0.5

设置电能脉冲范围

1-9999999

Z大脉冲频率输出

2MHz

相位输出和测量

输出范围

0°-359.99°

调节细度

0.01°

测量准确度

0.05°

测量分辨率

0.001°

功率因素输出和测量

输出范围

-1～0～+1

测量准确度

0.0005

测量分辨率

0.0001

频率输出和测量

输出范围

45-65Hz

调节细度

0.001Hz

测量准确度

0.005Hz

测量分辨率

0.001Hz

谐波

次数

2^nd～31^st

谐波准确度

0.1%（相对于基波额定值）

含量

0-30%

谐波相位

0°-359.99°

直流电压输出

量程

100mV,300mV,1V,3V,10V,30V,100V,300V,600V,1000V

输出范围

0-1000V

调节细度

0.002%RG

准确度

0.03%RD+0.02%RG

稳定度

0.01%RG/1min

纹波和噪音

0.1-100KHz

直流电压输出 ≤100 V

纹波≤2mVrms

直流电压输出> 100 V

纹波≤10mVrms

直流电流输出

量程

10μA,30μA,100μA,300μA,1mA,3mA,10mA,30mA, 100mA,300mA,1A,3A,10A,30A

输出范围

0-30A

调节细度

≤0.02%RG

准确度

0.03%RD+0.02%RG

稳定度

0.01%RG/1min

机械特性

外形尺寸(L×W×H) (mm)

1800800750

重量 (kg)

135

环境条件

工作温度

0℃～40℃

相对湿度

≤85%
