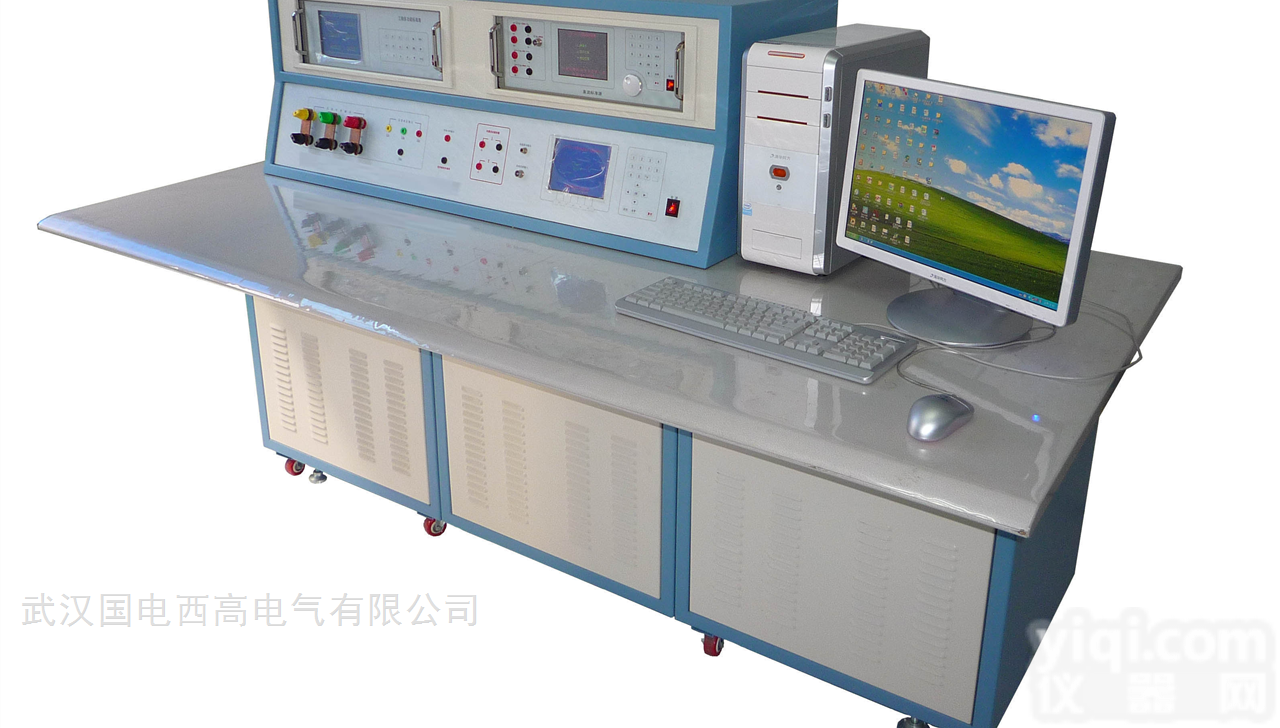

TH 交直流指示仪表检定装置/交直流指示仪表校验仪

是否提供加工定制	是	类型	电子式电能仪表
品Pai	天正	型号	TH
基本电流	100（A）	准确度等级	0.01-0-.05
参比电压	500（V）	电流倍率	120
显示方式	液晶	频率	50（Hz）
Z大电流	100（A）	装箱数	1

杨东照-求求号805146545交直流仪表检定装置图是按照国家检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关国家标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表和功率表、功率因数表、频率表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS―232接口，能与计算机组成半自动检定系统。软件界面友好,功能丰富，包括检定、存储及查询功能。装置采用240*128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、功率因数表、频率表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、800V 　 Z大输出容量　20VA；3．2 交流电流量程　　0.、1A、2.、、10A、20A　　 Z大输出容量　20VA；3．3 交流电压、电流调节范围0～120% FS（800V量程除外） 调节细度5×10－5；3．4 工频交流电压、电流准确度 0.05 % FS；3．5 工频有功功率准确度（50V～400V） 0.1% FS；3．6 电流对同名相电压的相位准确度 0.1°；3．7 频　率　　调节范围45～65HZ， 调节细度0.001HZ，调定值准确度5×10－5；3．8 相 位 调节范围0～359.99°，调节细度0.01°；3．9 交流电压、电流输出波形失真度　　 ≤0.3%；3．10 交流电压、电流及功率输出稳定度　 ≤0.01% FS /60s；3．11 谐波2～31次，幅度0～20%，各次谐波相位细度0.01°·N（N为谐波次数）；3．12 直流电压量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V　 Z大输出容量20W；3．13 直流电流量程　0.1A、0.3A、1A、3A、10A、30A Z大输出容量20W；3．14直流电压、电流调节范围0～110% FS（1000V、30A量程除外），调节细度5×10－5；3．15直流电压、电流输出稳定度　 ≤0.01% FS /60s（峰－峰值）；3．16 直流电压调定值准确度　　　0.05% FS；3．17 直流电流调定值准确度　　　0.1% FS；3．18 工作电源　 单相220V±10%，　50HZ±5%；3．19 使用环境　 温度200C±100C，　相对湿度≤85%RH；3．20 体积重量　 约440×360×160mm3，　12kg
