污水流量表厂家 污水测量表选型
- 产地：江苏三信仪表有限公司
- 供应商：江苏三信仪表有限公司
- 供应商报价：面议
- 标签：污水流量表厂家 污水测量表选型,-1,江苏三信仪表有限公司
产品库
| 品Pai | 自营品Pai | 价格区间 | 面议 |
|---|---|---|---|
| 产品种类 | 电磁 | 介质分类 | 液体 |
| 产地类别 | 国产 | 应用领域 | YL/卫生,环保/水工业,食品/饮料,石油/化工,能源 |
污水计量表价格 酸洗污水计量表 防腐型结构设计 污水管道计量
污水流量表厂家 污水测量表选型-江苏三信仪表有限公司专业为您提供测量解决方案
产品概述

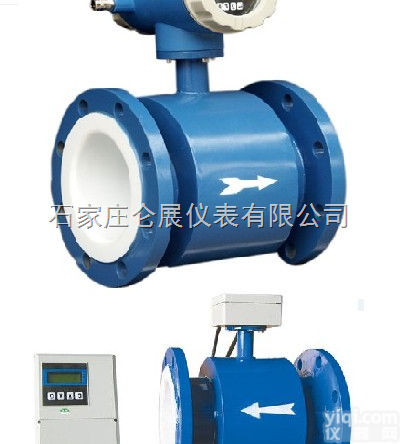

SX-LDE系列污水专用流量计采用特殊内衬与电极，可耐180度左右高温，在测量精度、可靠性、稳定性、使用功能和使用寿命等方面优势明显。具有防水、防腐、防干扰、防雷击的能力。特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他英文菜单所带来的不便。另外我们*设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
污水计量表技术参数
公称通径(mm) (特殊规格可定制) | 管道式四氟衬里：DN10～DN600 | |
| 管道式橡胶衬里：DN40～DN1200 | ||
| 流动方向： | 正，反，净流量 | |
| 量程比： | 150：1 | |
| 重复性误差： | 测量值的±0.1% | |
| 精度等级： | 管道式：0.5级，1.0级 | |
| 被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
| 高温橡胶衬里：－20～＋90℃ | ||
| 聚四氟乙稀衬里：－30～＋100℃ | ||
| 高温型四氟衬里：－20～＋180℃ | ||
额定工作压力： (高压可定制) | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
| 流速范围： | 0.1－15m/s | |
| 电导率范围： | 被测流体电导率≥5μs/cm | |
| 电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～200mA：0～750 kΩ | ||
| 数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极Z大电流为250mA | |
| 供电电源： | AC220V或DC24V | |
| 要求直管段长度 | 上游≥5DN，下游≥2DN | |
| 连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 | |
| 防爆等级： | mdIIBT4 | |
| 防护等级： | IP65，特殊订制Z高可达IP68 | |
| 环境温度： | －25～＋60℃ | |
| 相对温度： | 5%～95% | |
| 消耗总功率： | 小于20W | |
污水管道流量计产品型谱
型号 | 口径 | |||||
SX-LDE | 15~2600 | |||||
代号 | 电极材料 | |||||
K1 | 316L | |||||
K2 | HB | |||||
K3 | HC | |||||
K4 | 钛 | |||||
K5 | 钽 | |||||
K6 | 铂合金 | |||||
K7 | 不锈钢涂覆碳化钨 | |||||
代号 | 内衬材料 | |||||
C1 | 聚四氟乙烯（F4） | |||||
C2 | 聚全氟乙丙烯（F46） | |||||
C3 | 聚氟合乙烯（FS） | |||||
C4 | 聚录丁橡胶 | |||||
C5 | 聚氨脂橡胶 | |||||
代号 | 功能 | |||||
E1 | 0.3级 | |||||
E2 | 0.5级 | |||||
E3 | 1级 | |||||
F1 | 4－20Madc,负载≤750Ω | |||||
F2 | 0-3khz,5v有源，可变脉宽，输出高端有效频率 | |||||
F3 | RS485接口 | |||||
T1 | 常温型 | |||||
T2 | 高温型 | |||||
T3 | 超高温型 | |||||
P1 | 1．0MPa | |||||
P2 | 1．6MPa | |||||
P3 | 4．0MPa | |||||
P4 | 16MPa | |||||
D1 | 220VAC±10％ | |||||
D2 | 24VDC±10％ | |||||
J1 | 一体型结构 | |||||
J2 | 分体型结构 | |||||
J3 | 防爆一体型结构 | |||||
仪表性能：
防“雷击”功能 | 采用防雷电保护设计电路，GX抗干扰电路，适用各种恶劣环境 |
传感器零点修正以及自动校零 | 见操作说明 |
故障自诊断功能并报警提示 | 能准确检测出传感器励磁回路、电极信号回路、转换器等的故障并显示报警&, , , , amp;, amp;, amp;, amp;, amp;, lt;, /o:p> |
空、满管检测功能 | 采用电容式技术的空满管检测技术 |
瞬时流量和累积流量双向测量功能 | 正反向流量均可精确測量 |
在线调整流向的功能 | 见操作说明 |
多种流量单位可供选择 | m3/h，l/h，kg/h,t/h,m3/m.l/m, |
阻尼时间设置功能 | 见操作说明 |
小信号切除功能 | 见操作说明 |
多种输出方式 | 16位数字电流环 4~20mA输出、0 ~5KHz频率输出、脉冲当量输出 |
在线输出校准功能 | 见操作说明 |
累积量清零功能 | 见操作说明 |
累积量预设置功能 | 见操作说明 |
多种励磁频率设置功能 | 6.25 Hz、12.5 Hz、25Hz |
宽范围电源模式 | DC：18V~36V 和 AC：85V~265V |
污水计量表衬里材料选型：
衬里材料 | 主要性能 | 适用范围 |
聚四氟乙烯PTFE | 1.它是塑料中化学性能Z稳定的一种材料，能耐沸腾的 盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂 2.耐磨性和粘接性能差 | 1.-40℃～+180℃ 2.浓酸、碱等强腐蚀性介质 3.卫生类介质 |
氯丁橡胶 Neoprene | 1.有极好的弹性，高度的扯断力，耐磨性能好 2.耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀 | 1.≤80℃ 2.测一般水、污水、泥浆、矿浆 |
聚氨酯橡胶 Polyurethane | 1.有极好的耐磨性能(相当于天然橡胶的十倍) 2.耐酸、碱性能较差 | 1.≤45℃ 2.中性强磨损的矿浆、煤浆、泥浆 |
产品特点：
传感器无可动部件，不会堵塞，特别适合带有固体颗粒、纤维、悬浮物等流体计量使用；
测量不受流体密度、粘度、温度、压力和电导率变化的影响；
能显示累积流量、瞬时流量、流诉及流向指示；
操作设置智能化，简单、快速、方便、安全、。
当流量计测量管内空管、励磁开路或短路时，能自检故障和显示报警符号和内容；
当流量超出设定上、下限值，显示报警符号和内容；
具有正、反向流量计量功能和正、反向流量差的总量计量；
可输出4—20mA标准电流信号和0—5kHz脉冲信号；
用户可设定下限电压和下限流量，从而切除干涉性小信号流量；
转换器可与传感器组成一体型或分离型；
四位密码参数设定，具有保密功能；
适用领域
◆ 石油、石化、煤矿开采、冶金、电力、水泥建材、机械、钢铁
◆ 化工、造纸、纺织、陶瓷、化纤、橡胶等工业领域
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等
◆ 污水处理、环保净化、水利检测、自来水厂、城市供水
◆ 铁路交通、造船、航空航天、科学实验、领域、智能建筑
| 如何选择安装节点： |
| ·非测量电极的轴线必须近似于水平方向； |
|
| ·测量管道内必须完全充满液体； |
| ·流量计前方Z少要有5* D(D为流量计内径)长度的直管段，后方Z少要有3* D(D为流量计内径)长度的直管段； |
|
| · 流体的流动方向和流量计的箭头方向一致； |
| ·管道内要有真空会损坏流量计的内衬，需特别注意； |
| ·在流量计附近应无强电磁场； |
| ·在流量计附近应有充裕的空间，以便安装和维护； |
| ·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离Z少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道； |
|
| · 安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，Z好用力矩扳手。 |
