测污水出口流量计量表厂家-江苏三信仪表有限公司专业为您提供测量解决方案

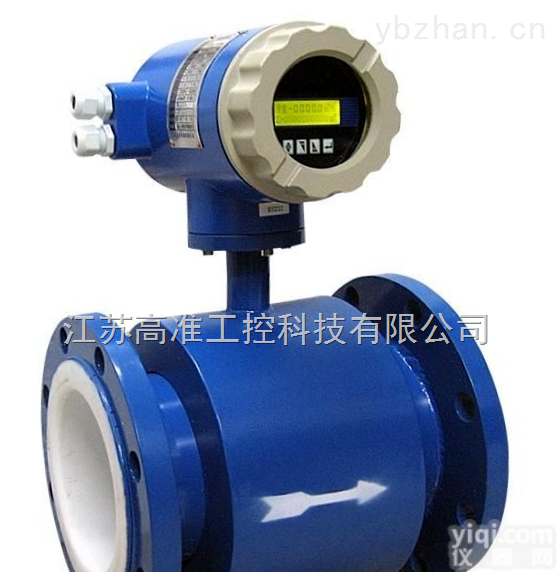

 SX-LDE系列污水出口计量表由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，主要用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。


转换器技术数据：

产品特点

1、传感器重要的部件－线圈作优化的设计，并通过严格的实流试验，切实保证产品的测量精度

2、信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度

3、线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度

4、传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的主要的生产工艺），特别是安装线圈后的后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤

5、采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供的测量结果

6、采用定制的双层屏蔽电缆

7、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低

8、特殊介质测量（如浆液）采用高频励磁，消除杂波干扰

9、采用16位嵌入式微处理器，运算速度快，精度高

10、全数字处理，抗干扰能力强，测量可靠，精度高

11、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好

12、用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高

13、高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等

14、菜单操作，使用方便，操作简单，易学易懂

15、双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16、具有自检与自诊断功能，并在屏幕上显示

17、独特的防雷设计

防护等级选择

防护等级选用原则应根据以上要求及流量计工作环境选定。对一体式，应选择IP65；对冷冰水等介质应选择IP67或IP68的传感器，防止传感器内部结霜或结露。

结构选择

考虑到安装和使用方面的便利，优先选择一体式流量计。当流量计安装在地下或者很容易被水淹没的地方，选择防护等级为IP67或IP68的分体式流量计。当流量计被安装在高温管道或高腐蚀环境下，选择分体式流量计。

输出信号选择

有源频率输出意味着不需要外接电源来完成输出功能，而无源频率输出意味着需要外接电源来完成输出功能。频率输出口可以配置为报警输出来指示流量为反向（一直输出低电平）或正向（一直输出高电平），或频率输出来指示瞬时流量或累积流量的值。4-20mA可以用于输出瞬时流量数值信号。

供电电源选择

可使用220V AC或24V DC供电电源。从便于安装与使用的角度考虑，应优先选择220V AC。

安装

环境条件

流量计，特别是带智能液晶显示屏幕的流量计，安装位置应该尽量避免阳光直射，环境温度要在5℃～55℃之间。

避开强干扰源

要选择无强电磁场辐射的场所安装流量计，避开例如电动机、变压器、变频器等一些容易引致电磁干扰的设备。流量计的测量原理基于法拉第电磁感应定律，它产生的原始信号非常微弱，不足毫伏。如果流量计附近有强电磁场辐射，将会影响测量的精确度，甚至无法正常工作。

直管段长度

注意尽量避开涡流产生部件，如各种阀门、弯头、旁路等，尽量延长流量计上下游直管段，必要时安装整流管，确保流量计的上游直管段必须为5个DN(测量管径)以上，下游保证在2个DN以上。

液体电导率必须均匀稳定

不要把流量计安装在被测流体电导率极不均匀的地方。如果上游有不同介质注入，将会导致电导率不均匀，而且会影响测量。这种情况下，建议将注入口移到下游；如果必须从上游注入，则应该尽量远离流量计。一般保持20个DN以上的距离为佳，以保证液体充分混合均匀。

保持电极轴线处于水准：流量计的连接应与安装指南一致。

注: 如果受现场安装条件限制，请保持允许倾斜角度≤45°。

无气泡：在流量计安装管道设计时应确保无气泡产生。

流量计管路满管

流量计可以水平、垂直和倾斜安装。但是管路结构应保证测量管必须始终充满液体（满管）。管路设计时注意确保测量管段无气泡，否则将会造成测量不稳定和偏差过大。

安装方式的选择

如果被测介质含有固体颗粒或浆液，建议垂直安装（流向自下而上），避免固体颗粒沉积在流量计测量管内。流量计在水准或倾斜安装时，其电极轴线应该处于水准位置。假如电极轴线与地面垂直，则上方的电极附近容易聚集气泡。

管道安装

避免流量计上下游管道不对中或倾斜，并保持与上下游法兰对准。安装前清除焊接残渣和凸起物，并垫上垫片。流量计装到管道上后应禁止在该管段上进行电焊作业，防止衬里受损。

接地

由于电磁式流量计的感应信号很弱，易受杂讯影响。因此，传感器、转换器的基准电位必须与被测液体相同，共同接地。电磁式流量计两侧安装接地环或接地电极的作用就是建立流量计壳体和液体的等电位。

普通金属管道（一般不需要装接地环）：管道本身接地良好时，接地线可省略，但必须通过流量计所配的接地线使壳体和液体相通。

绝缘管道（塑胶管、衬胶管等）：传感器两端应安装接地环（或接地电极）并通过接地线使被测介质与大地短接。

阴极保护管道：管道法兰之间用铜线相连，但必须与接地线绝缘。

：当传感器安装在绝缘管道时，可免安装接地环。

转换器一方面向传感器励磁线圈提供稳定的励磁电流，以达到磁感应强度B是个常量；同时把传感器感应的电动势放大转换成标准的电流信号或频率信号，便于流量的显示、累计、控制与调节。图所示为转换器电路结构。
