盐酸液位计选型 磁性浮子液位计 指导选型 质量保证 价格公道 诚信企业 盐酸储罐液位计厂家，盐酸专用料位计--我们将为您提供相关解答及回复，关注我们! 盐酸储罐液位计工作原理：
由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制ZX进行液位指示和控制,也可通过计算机进行集中监控。
1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
4、 其他特点和UFZ特点相同。

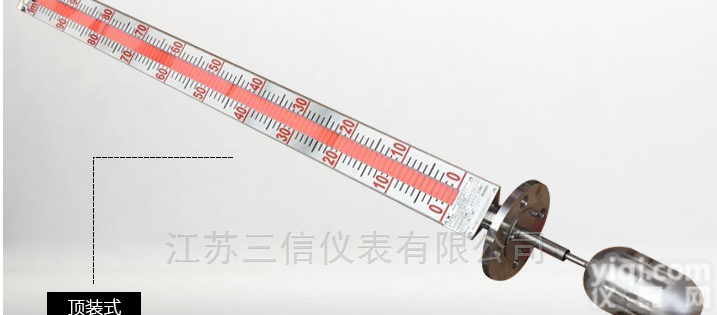

盐酸储罐液位计是应需集中控制而开发的另一种顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。
盐酸储罐液位计产品原理：
它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
盐酸储罐液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；远传型是液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
 | | 安装形式 | 主体材质 | 公称直径 | 公称压力 | D | D1 | D2 | n | d | f | b | | 侧装 | 不锈钢 | 20 | 4.0 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | ABS | 20 | 10 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | 顶装 | 不锈钢 | 200 | 2.5 | 360 | 310 | 274 | 12 | 26 | 3 | 32 | | ABS | 200 | 0.6 | 320 | 280 | 274 | 8 | 8 | 3 | 32 |
| | 技术指标 | | 安装形式内容 | 侧装式 | 顶装式 | 安装间距
（测量范围） | 不锈钢 | 500～5000（mm） | 500-2500（mm） | | ABS、PP-R | 500～4000（mm） | | 工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | | 介质密度 | ＞0。6g/c | ＞0.76g/c | | 法兰连接 | 不锈钢 | 法兰20-40（DN20 PN1.0-4.0）
(GB9119-88)
| 法兰200-25（DN200 PN1.6）
(GB9119-88) | | ABS | 法兰20-10（DN20 PN1.0）
(GB9119-88)
| 法兰200-6（DN200 PN0.6）
(GB9119-88) | | 主体材料 | ICr18Ni9Ti、ABS、PP-R（工作压力0.6MPa） | | 介质温度 | -40～100℃（ABS、PP-R：-40～80℃） | | 环境温度 | -40～+70℃ | | 示值误差 | ±100mm | | 介质粘度 | ≤1st(10-4 | 上、下限
开关输出 | 1、控制灵敏度：10mm
2、输出接点容量：AC220V 2A
3、接点寿命：5×104次
4、防爆特征：iaIICT4本质安全型 | 电远传、
连续显示 | 1、精度：±1.5%
2、输出负载：750Ω
3、输出信号：0～10mA输出，220V AC电源
4～20mA输出，24V DC二线制
4、防爆特征：iaIICT4本质安全型 |
|

技术指标: 1、量程范围（mm）：测量范围：300~18000mm 2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、工作压力：≤2.5MPa（普通型）
≤10.0MPa（高压型）
≤32.0MPa（超高压型）
≤2.5MPa（防腐型） 6、测量精度（mm）：≤±10
7、安装方式：侧装磁翻板液位计、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。 注：当UHC-517C不锈钢磁翻板液位计安能装受环境影响，空间位置L1<300订货时应明显提出。
|
