概况

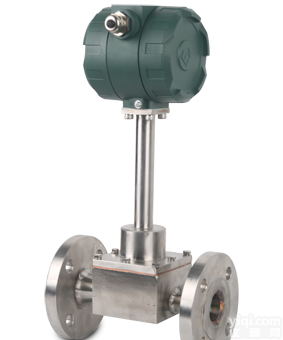

RP-LU系列DN40蒸汽管道流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。
采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗振性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。每种型式都有整体、分体结构，根据测量管径不同，有管道式、插入式两种安装方式，以适应不同的安装环境。
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

工作原理
由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d式中: f:涡街发生频率 (Hz)
V:旋涡发生体两侧的平均流速(m/s)
St :斯特罗哈尔系数（一定雷诺数范围内为常数）
d:旋涡发生体迎流面宽度（m）


这些交替变化的旋涡就形成了一系列交替变化的流体升力，该升力作用在基于压电效应的检测探头上，便产生一系列交变电荷信号，经过前置放大器转换、整形、放大处理后，输出与旋涡脱落频率相同且与流速成正比的脉冲信号。
产品选型

代号	通径	流量范围㎡/h
LUG-25	DN25	1~10(液体)			25~60（气体）			请查看说明书，DN300以上推荐使用插入式流量计
LUG-32	DN32	1.5~18(液体)			15~150（气体）
LUG-40	DN40	2.2~27(液体)			22.6~150（气体）
LUG-50	DN50	4~55(液体)			35~350（气体）
LUG-80	DN80	9~135(液体)			90~900（气体）
LUG-100	DN100	14~200(液体)			140~1400（气体）
LUG-150	DN150	32~480(液体)			300~3000（气体）
LUG-200	DN200	56~800(液体)			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢

6.3 法兰式

产品特点
无可动部件，长期稳定，结构简单便于安装和维护。
传感器输出为脉冲信号，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式。
精确度较高，通常液体的测量精度为±1.0%，气体的测量精度为1.5%。
测量量程范围宽，在雷诺数为2×104~7×106范围内，可达1:20，插入式量程比Z高可达1:25
压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表。
采用消扰电路和抗振动传感头，具有一定抗环境振动性能。
采用超低功耗微处理器技术，1节3.6V10AH锂电池可使用5年以上。
由软件对仪表系数非线性进行修正，提高测量精度。
压力损失小，量程范围宽。
采用EEPROM对累积流量进行掉电保护，保护时间大于10年。
插入式涡街流量计可测介质温度达+250℃。
工作电源

*种电源方式	3.6V锂电池供电（就地显示型）
第二种电源方式	24VDC（或12VDC）
第二种电源方式	24VDC（或12VDC）或3.6V锂电池供电双电源供电

●输出信号：脉冲输出、4～20mA 电流输出，RS485通讯等三种输出可供选择
●电气接口：M20*1.5
●防护等级：IP65
●表体处理：传感器表体采用不锈钢喷砂，放大器外壳采用喷塑。
●环境温度：-35℃～60℃（无LCD）、-5℃～60℃（带LCD）
●相对湿度：5%～95℃

部件名称	材质
传感器表体	304不锈钢、316不锈钢
旋涡发生体	304不锈钢、316不锈钢
检测探头	316L
连杆	304不锈钢
散热器	铝合金
垫片	耐高温石棉垫、丁晴橡胶垫片、石墨垫片


配线设计
一. 输出频率信号的三线制配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二.输出标准4~20mA电流信号的两线制山东涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带RS-485通讯接口功能的山东涡街流量计配线设计
带RS-485通讯功能的山东涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

四．防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图

注意事项：
（1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。
（2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
