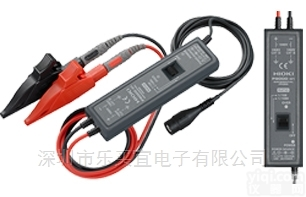

P9000-01 日置P9000系列差分探头

产品信息

品Pai	其他品Pai	供货周期	一个月
应用领域	能源,电子/电气/通讯/半导体,铁路/船舶/交通,航空航天,电池/电源

日置P9000系列差分探头安全的进行高压绝缘测量。连接存储记录仪的模式输入后使用。驱动电源需要AC适配器，或者USB总线电源都可以使用。

公司地址：深圳市龙岗区大运软件小镇19栋3楼3A49室

日置P9000系列差分探头产品特点：

● 小型探头实现CAT III 1000V测量
● 能够观测瞬态波形的Wave模式
● 可以观测有效值波形的RMS模式
● 主要应用：
EV/HEV等汽车的高压电池回路
PV等新能源相关的高圧回路
480Vrms等工频电源线回路
变频器、马达、电磁阀的高压浪涌干扰等

日置P9000系列差分探头技术参数：

基本参数（精度保证时间1年，调整后精度保证时间1年）

	P9000-01	P9000-02
测量模式	波形监视器输出专用	波形监视器输出/交流有效值输出切换
频率特性	DC〜100 kHz -3 dB	Wave模式频率特性: DC〜100 kHz -3 dB
		RMS模式频率特性：30 Hz〜10 kHz, 响应时间: 上升300 ms, 下降600 ms
分压比	1000：1, 100：1 切换
DC输出精度	±0.5 % f.s. (f.s. = 1.0 V,分压比1000:1), (f.s. = 3.5 V, 分压比100:1)
有效值测量精度	±1 % f.s. (30 Hz〜1 kHz以下, 正弦波), ±3 % f.s. (1 kHz〜10 kHz, 正弦波)
输入电阻/电容	H-L间: 10.5 MΩ, 5 pF以下 (100 kHz时)
输入电压	AC, DC 1000 V
对地间额定电压	AC, DC 1000 V (CAT III)
使用温度范围	-40℃〜80℃
电源	(1) AC适配器Z1008 (AC 100〜240 V, 50/60 Hz), 6 VA (含AC适配器), 0.9 VA (仅主机),
	(2) USB总线电源 (DC5 V, USB-microB端子), 0.8 VA
	(3) 外部电源 DC2.7 V〜15 V, 1 VA
体积及重量	128W × 36H × 22D mm, 170 g, 线长: 输入端 70 cm, 输出端 1.5 m
附件	使用说明书 ×1, 鳄鱼夹 ×2, 携带包 ×1
