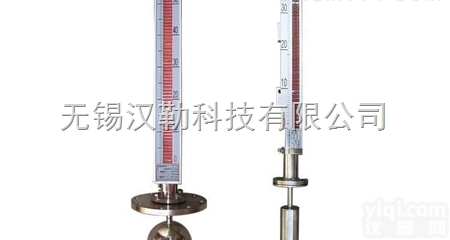

UHZ 顶装磁翻板液位计

产品特点

   1.显示器以红色指示液位，上部白色区域为无液部分，显示直观、醒目、夜明效果好。

   2.液位测量范围大，不受容器规格，形状以及安装位置的限制，全过程测量无盲区。

   3.液位显示器与被测介质完全隔离，安全，可靠。

   4.接液部分选用不同的材料制造，可适用于各种腐蚀性介质液位的测量。

   5.高温以及有毒有害和易燃易爆介质液位的测量，均具有很强的适用性。

产品性能指标

1、工作压力：0～16MPa

2、测量范围：0～15000mm，显示误差：±10mm或1.0℅FS

3、 连接法兰：DV20  DV25 特殊可订做

4、 介质温度：-70℃～+450℃

5、 环境温度：-30℃～+80℃

6、 输出电流：4～20mADC

7、 工作电压：8～24VDC

8.材质：304,316,316L

选型表

磁翻板液位计太长了怎么办？

  对超过一定长度的，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；当配有远传配套仪表时需做到如下几条：远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线好单独穿保护管敷设或用屏蔽二芯电缆敷设；应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

工作原理：

顶装磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有的可靠性和抗腐蚀性。

磁翻板液位计根据具体不同的工作环境，生产出了适应各种环境以及各种材料的液位计，其中包括：液压机液位计 、UHZ-F防腐型磁性翻板液位计 、保温夹套翻板液位计、高温高压磁翻柱液位 、UHZ顶装式磁性浮子液位计 、HG5-1玻璃板液位计、HG5-2防霜液位计、HG5玻璃管式液位计、UNS（UGS）彩色石英管液位计、UHZ-59系列磁翻柱(板)液位计等更多类型产品。
