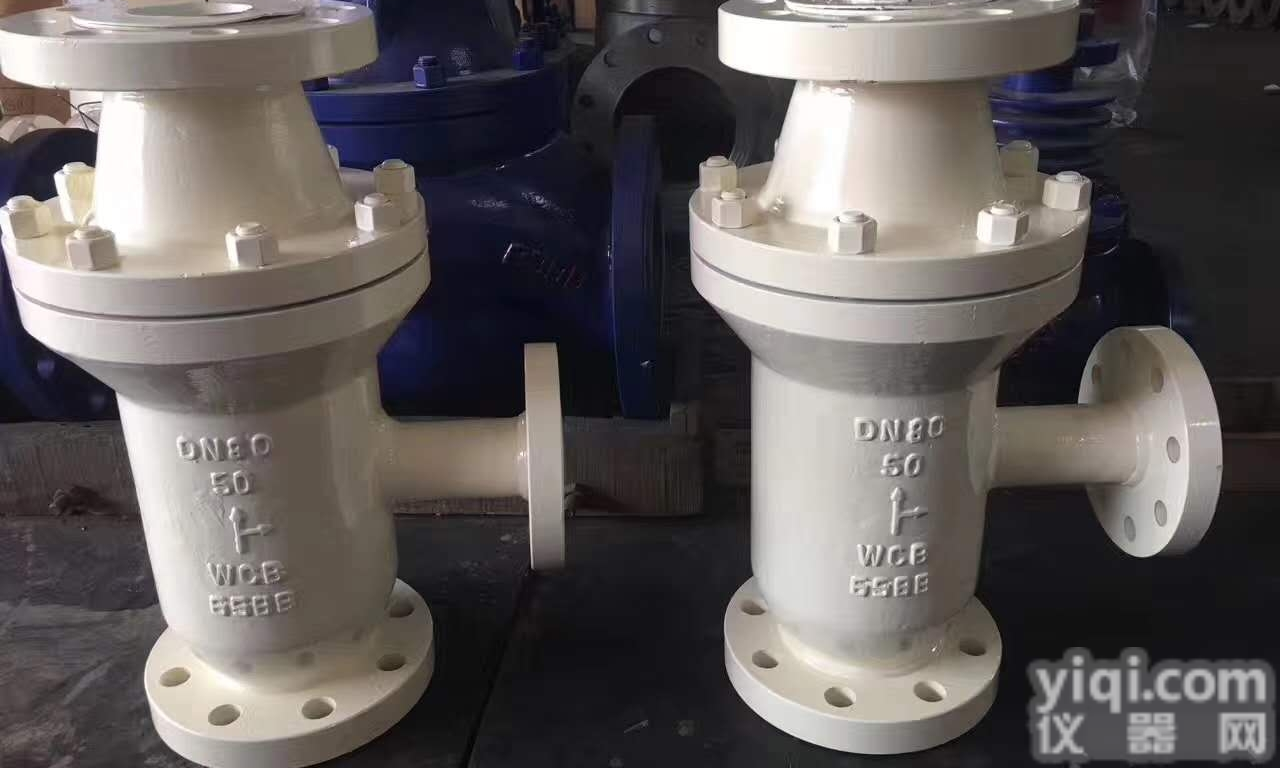

ZDL ZDL自动循环泵保护阀

                                      ZDL自动循环泵保护阀

一、产品概述：

它由阀体、主阀芯、回流阀等组成，其中阀体上设有入水口、出水口及回水通道，在阀体内，出入水口之间设有主阀芯，该主阀芯与阀体之间设有弹性复位装置，该复位装置使主阀芯保持堵住阀体流道。所述的回火通道与入水口相通，且该回水通道中设有回流阀，该回流阀与上述主阀芯之间利用杠杆机构连接。本实用新型的优点在于其结构简单、工作可靠、易于实施。

流量感知：自动再循环阀的主阀瓣能自动感知工艺系统中的主流量，从而根据此流量来确定主阀瓣和旁路阀瓣的位置。

再循环控制：自动再循环阀可以将泵正常运行所需要的***小流量通过旁路吸入到存储装置中，调节水泵的H-Q特性，实现再循环。

旁路多级减压：旁路控制系统能低噪音小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压

止回：自动再循环阀还具有止回阀的作用，防止液体回流到泵体中。标准型旁路带止回功能。

二、产品特点：

1、 该阀在系统上运行平稳、无噪声、长寿命，安装维修方便。

2、 一阀两用，既止回，又有再循环作用。能根据泵流量的大小，自动调节再循环的流量。

3、 使高压介质经多次小通径绕流消耗大量能量而降低压力。该阀只有在流量很低时才有再循环，在正常运行时，没有再循环，节省了连续再循环所消耗的 能量。

4、 该阀为节能环保型产品，自动再循环控制阀不需要电气配线，不需要用调节阀做调节与切断，能把高压系统产生的高速流和侵蚀现象减到Z小。

 三、产品结构图零部件材料：
