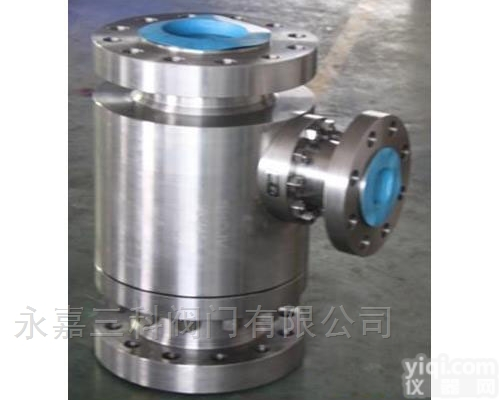

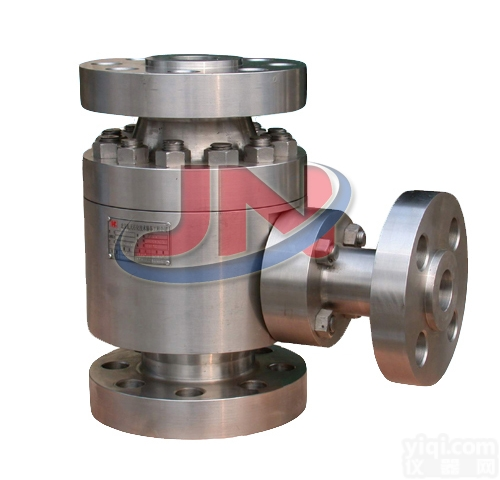

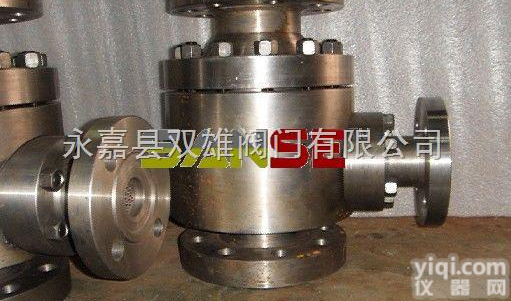

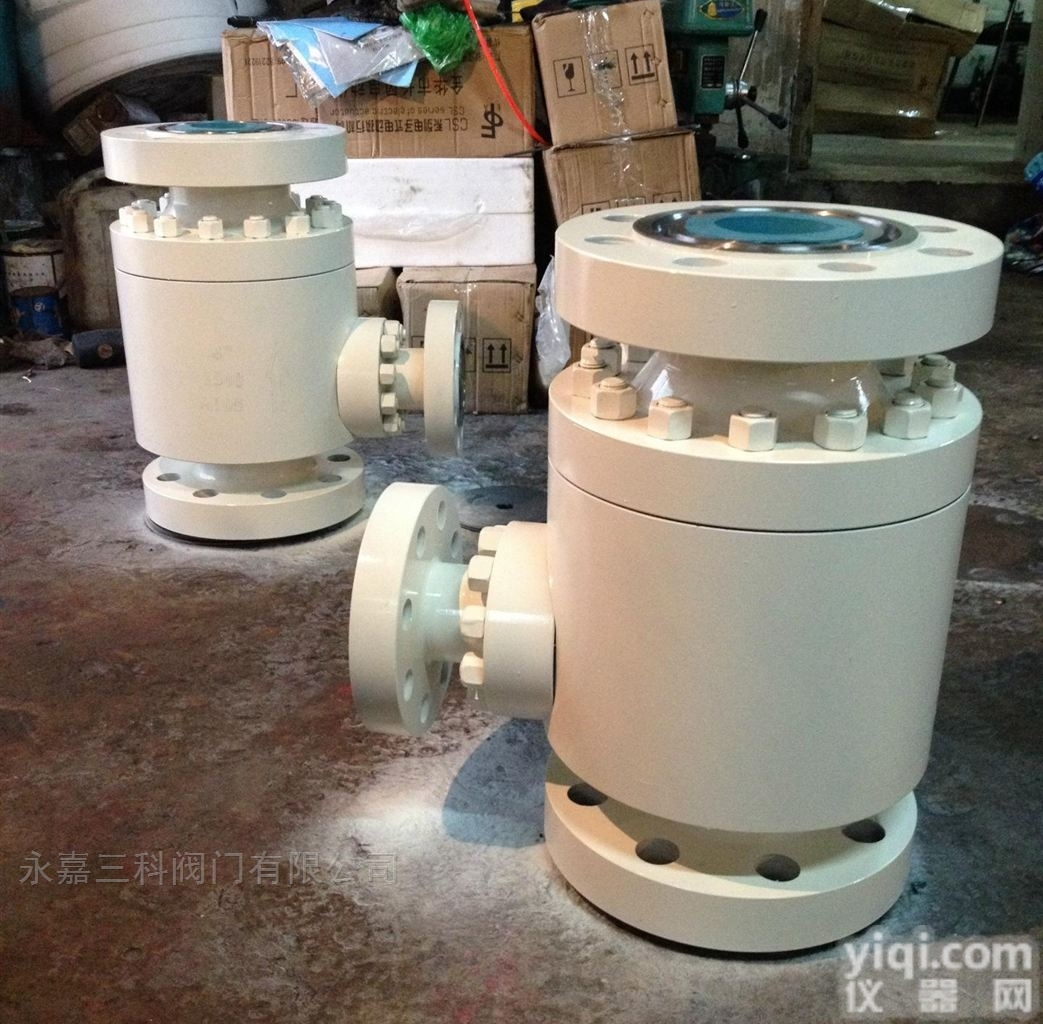

ZDL自动循环泵保护阀

                                           ZDL自动循环泵保护阀

ZDL自动循环泵保护阀

根据感应到的主路流量不同,自动再循环阀的主阀瓣止回锥将自动移动到某一个位置上。同时主阀瓣带动旁路阀杠杆,将主阀瓣动作传递至旁路，通过杠杆控制旁路阀阀瓣的位置，改变旁路的节流面积，从而控制通过旁路的流量。当主阀瓣回至阀座关闭状态时,所有流量通过旁路回流。当主阀瓣上升至顶端位置时,旁路则完全关闭,所有泵的流量流向工艺系统。该阀集四种功能于一体。

流量感知：自动再循环阀的主阀瓣能自动感知工艺系统中的主流量，从而根据此流量来确定主阀瓣和旁路阀瓣的位置。

再循环控制：自动再循环阀可以将泵正常运行所需要的***小流量通过旁路吸入到存储装置中，调节水泵的H-Q特性，实现再循环。

旁路多级减压：旁路控制系统能低噪音小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压

止回：自动再循环阀还具有止回阀的作用，防止液体回流到泵体中。标准型旁路带止回功能。

其它旁路尺寸可按要求制作；的旁路流量取决于的Kv值。

由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系大田阀门技术部门，以得到的产品资料。我们也可按照您的要求定做尺寸的阀门。

主要性能范围：

产品结构图零部件材料：
