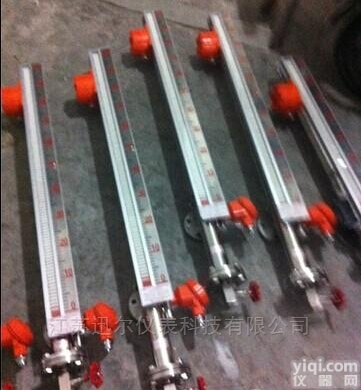

储油罐液位计 油罐物位计

储油罐液位计 油罐物位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区。

储油罐液位计 油罐物位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器，可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

储油罐液位计有如下结构特点：
1、基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永jiu磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的开关动作，实现开-关控制或报警。
3、电远传
在储油罐液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

界面式液位计关于质量选型好坏
该液位计是一种在大型罐区非常常见的一种液位测量仪表，它是根据浮力原理制作，该内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。可直接用来观察各种容器内介质的液位高度。非常适用于石油、化工等工业领域的液位指示，用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测，因为该液位计具有结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单的优点，所以特别受到用户的喜爱。
该液位计有侧装和顶装二种安装方式，无论那种方式都可以捆绑远传装置，使液位计即可以就地显示液位，又可以远程监控液位，捆绑后的该液位计可称为远传型该液位计。
该液位计有不锈钢，不锈钢衬四氟和塑料表体。根据介质温度，压力和腐蚀强度不同来正确选择材质。在化工企业应用Z多，它是优点是显示直观，安全可靠，故障少。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
该液位计,V锥流量计该液位计如何检测好坏：1、将该液位计下法兰堵死，把洁净水由上连接法兰口缓缓注入浮子室，如果指示器应有液位指示且灵敏无跳动，则液位计显示正常；2、拆下浮子室法兰将浮子按箭头向上方向（此时浮子内磁钢在其上半部）装入浮子室，重新装上浮子室法兰，注意装好密封垫并均匀紧固；3、如指示器为跟踪指示，可用备用工具磁钢把指示浮子吸起，使之与浮子室内的磁浮子耦合（浮子指示式）或用磁钢自下至上吸引指示器使其指示正确。

液位计界面式结构原理
磁翻板液位计是根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永jiu磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转，从而实现液位清晰的指示。通过内置干簧管触点的开闭，实现电流或电压信号的传送。
磁翻板液位计在出厂时一般会通过模拟方法(此方法规程中未说明)进行调校，确保供货时与实际介质相匹配。

油罐液位计选型表

液位计适用范围

界面式液位计常见负压故障分析
一、故障现象说明
海淡水化装置主体液位计开始出现30%～70%的波动，检查液位计本体无异常，将液位计上、下阀门关小后，液位测量波动减小，但故障现象并未消失。利用高炉休风机会降海水淡化主体负荷并查找故障原因。将液位计上、下阀门全关闭并拆下下部丝堵，打开排污阀彻底进行排气排污处理，检测磁性浮子，未发现异常。当投运后波动现象存在。浓盐水液位计更换后再次试投运，发现液位计液位显示波动更大、更频繁。经过排查发现与液位测量容器连接的管道焊接处有漏点，对该漏点进行封堵后液位测量显示恢复稳定，负荷状态生产恢复正常。
二、分析故障原因
从实际情况看在故障发生时浓盐水实际液位并没有波动，但是磁翻板液位计内部的浮球确实是在上下浮动，从而呈现了液位波动假象。关闭磁翻板液位计上阀门后波动停止，可以判断浮球的上下浮动是由于气水混合物和负压环境相互作用所致。即气体从磁翻板液位计底部进入，带动浮球上升，磁翻板液位计上部与负压环境相通，当液位计内部气体穿破水面被负压环境吸入后，由于体积变小而使浮球回落，如此反复，造成液位波动假象。


当磁翻板远传液位计配有远传配套仪表时需做到如下几条
（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
（2）、远传配套仪表上感应面应面向和紧贴主导管；
（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上；
（4）、远传配套仪表与显示仪表或工控机之间的连线Z好单独穿保护管敷设或用屏蔽二芯电缆敷设；
（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。


全文总结：
自身独特的产品构造，是一种非常直观而方便使用的液位仪表。正常情况下，磁翻柱液位计能够实现准确的液位、界面检测，但在使用过程中很多磁翻柱液位计仍出现显示不准，出现液位跳变性变化或者画直线等现象，主要的原因之一就是浮子脏污，其二就是介质较粘稠和结晶造成的。
