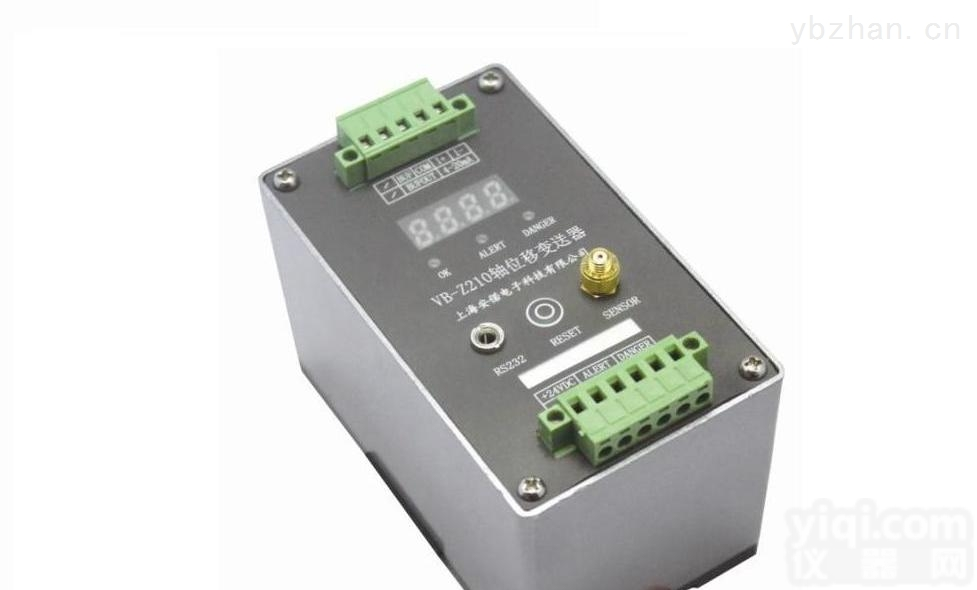

VB-Z210一体化轴位移变送器

VB-Z210一体化轴位移变送器概述

, 变送器内部集成电涡流传感器的前置器与信号处理单元，只要配置电涡流传感器的探头、延伸电缆就能形成系统。可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）轴向位移的测量和保护控制。

VB-Z210一体化轴位移变送器技术参数

输    入： 电涡流传感器，1 路信号输入

精    度： 指示误差 1 % ，标准输出 1 %

显示方式: 三位半 LED 数显，

频率响应: DC~5Hz

记录输出: 4~20mA 负载≦ 300Ω ；

缓冲信号: 2~18V，输出阻抗 500Ω （Z大 5mA）

报警方式: 2 点输出（警戒，危险），设定范围为满量程的 0~（可调）

触点容量: 250VAC/3A；30VDC/ 延时 1s~9s（可选）

供电电压: 24VDC ± 10%

运行温度：-20℃~60℃

存储温度：-30℃~ 85℃

相对湿度：20~95% 无冷凝

外形尺寸: 120mm(高)×71mm(长)× 73mm(深)(加端子后深85mm）

技术参数

■ 测量范围：12mm以内任意量程；
■ 电流输出：4~20 mA，精度：满量程的±1%，
   Z大负载500Ω；
■ 缓冲输出：传感器的原始信号输出；
■ 报    警：满量程内任意点设定，LED报警指示，继电器开关量接点输出，容量DC28V/2A或AC250V/1A；
■ 运行状态：NOK黄灯亮，探头或延长线有故障；红灯亮：报警指示。
■ 使用电源：+24VDC±10%或220VAC±10%，50Hz，功耗小于6W。

技术说明

 输入：

传感器输入      振动速度传感器，仪表灵敏度与传感器灵敏度一致

输入点数        2点

输入阻抗        10KΩ

● 测量范围：       振动幅度即振动烈度的测量
　  振动振幅：      0-800um内任意设置（峰-峰值）
　 振动烈度：      0-50.0mm/s内任意设置（有效值）

系统输入/输出转换精度：

记录输出        ±1.0%    25℃

数码显示        ±1.0%    25℃

频率响应：      10HZ~1KHz

记录输出：      4~20mA（负载≤500Ω）

缓冲输出：      传感器信号经隔离从接线端子输出

报  警：

报警设定点      4点  A通道（危险1点,警戒1点）,B通道（危险1点,警戒1点）

继电器状态      常失电

报警继电器输出  4组常开继电器（A危险、A警戒、B危险、B警戒）

触点输出容量    250VAC/1A或30VDC/2A

报警延时        0~9S可选，优先采用3S

报警复位        自动复位或自锁，优先采用自动复位

环  境：

运行温度        -20 ~ 70℃

存储温度        -30 ~ 85℃

相对湿度        20 ~ 95% 无冷凝

工作电源：      220VAC±10%,  50Hz

防护等级：      IP65

功耗：          ≤10W

重量：          2.5Kg
