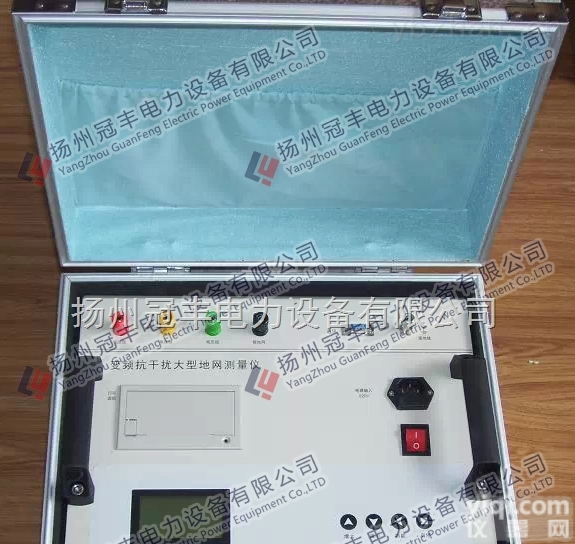

GY7002 抗干扰变频大型地网测量仪测试仪校验仪

抗干扰变频大型地网测量仪测试仪校验仪

一，仪器概述

目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

技术指标

1、阻抗测量范围：1MΩ～200Ω

2、分辨率：0.001Ω

3、测量误差：±（读数×2％+0.005Ω）

4、抗工频50Hz 电压干扰能力：10V

5、测试电流波形：正弦波

6、测试电流频率：45Hz、55Hz 双频

7、输出电流：

8、输出电压：200V

9、测量线要求： 电流线铜芯截面积≥1.5mm2

电压线铜芯截面积≥1.0mm2

10、供电电源：AC220V±10％，50Hz

11、外形尺寸：440×350×210

12、仪器重量：10kg

抗干扰变频大型地网测量仪测试仪校验仪

性能特点

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。
