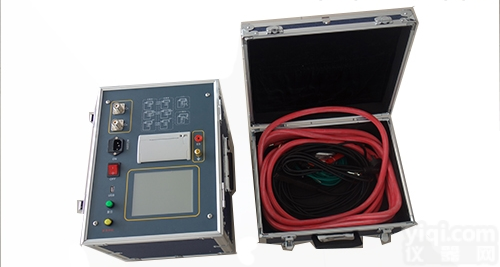

GY3001 变压器介质损耗测试仪生产厂家

变压器介质损耗测试仪生产厂家    技术参数

高压输出：0.5～10kV，每一档增加500V，共有十档，容 量：1000VA
准 确 度：tgδ： ±(读数*1.0%+0.08%) [3]
Cx： ±(读数*1.5%+5PF)
分 辨 率： tgδ：0.01% Cx：1pF
测量范围： [3]
0.1% < tgδ < 50%
3PF< Cx < 60000PF
10KV时，Cx≤30000PF [3]
5KV时，Cx≤60000PF
电源谐波适应能力：≤3%
使用条件：-15℃－50℃ 相对湿度<80% [3]

变压器介质损耗测试仪生产厂家       工作原理

启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。

结构

仪器为升压与测量一体化结构，输出电压２.5KＶ～１０ＫＶ五档可调，以适应各种需要，在测量时无需任何外部设备。接线与ＱＳＩ电桥相似，但比其方便。

图一为仪器操作面板图，图二为仪器接线端面图。

⑴显示窗————————液晶显示屏。

⑵试验电压选择开关———当开关置于“关”时，仪器无高压输出。

⑶操作键盘———————选择测量方式、起动、停止、打印等操作。

⑷电源插座———————保险丝用５Ａ。

⑸电源开关———————电源通断。

⑹起动灯————————指示高压输出。

⑺打印机————————打印测试结果。

★★★★⑻接地端子——————使用前，必须将该端子可靠接地！！！

★⑼测量电流输入端ＩＸ———有两个出线头，ZX头（红色，有ＣＸ标记）应与被试品一端相接，屏蔽头（黑色，有Ｅ标记）是仪器内部高压输出一个参考端，在正接法测量时应接地；在反接法测量时应浮空；外接法参见“外接高压法”。

★⑽标准电流输入端ＩＮ———仅当外接标准电容器进行测量时才用，该端应与外接标准电容器一端相连。ＩＮ必须小于１00ｍＡ！！！

⑾测量高压输出端ＵＨ——只有一个大铁夹出线头（有ＵＨ标记），与被试品一端相接。
