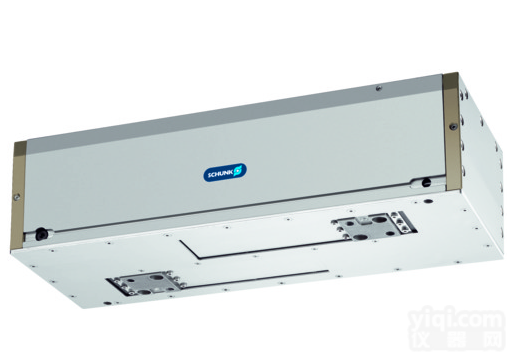

0302000 PFH 150 schunk雄克机械手选型资料

欧沁厉工免费提供schunk雄克机械手选型资料

主营：德国倍福BECKHOFF（秒报价），德国雄克Schunk（秒报价）,德国芬德Pfinder（秒报价）,德国索玛Sommer（秒报价）,德国Zimmer（秒报价）,德国施迈茨Schmalz（秒报价）,德国罗姆Roehm（秒报价）,德国罗姆希特Roehmeld（秒报价）,瑞士MAXON（秒报价）,德国哈雷H+L（秒报价）等欧洲进口品Pai!

描述

二指平动机械手，带有大卡爪，用于较大部件和各种零件


应用领域

清洁或略有灰尘的工作环境，尤其适用于搬运车辆轮辋

ID

0302000

单指行程 [mm]

150

闭合力 [N]

2120

张开力 [N]

2120

重量 [kg]

18.9

建议工件重量 [kg]

11.2

每个双行程的流体消耗量 [cm³]

1510

抓取力
在距离 P（请参见插图）处施加到每个机械手夹爪的抓取力的算术和。
手指长度
沿主轴方向，从距基准面距离 P 处测得。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅为基爪或手指的运动时间。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。
工作原理
双活塞齿条和小齿轮原理
外壳材料
铝合金，阳极氧化
基爪材料
钢
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。
保修期
24 个月
