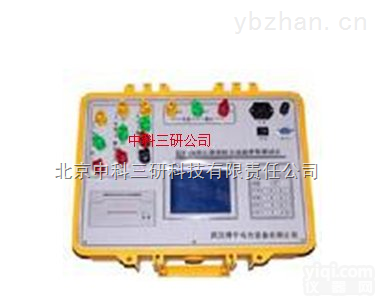

GY3013 智能变压器容量综合特性测试仪装置

智能变压器容量综合特性测试仪装置主要功能：

◇ 空载损耗的测量:
    仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率,自动计算出变压器的空载电流,折算到额定电压下且进行了波形畸变校正的空载损耗。
◇ 负载损耗的测量:
    仪器显示三相电压、三相电流、三相功率,自动计算出变压器的阻抗电压百分比,折算到额定温度、额定电流下的负载损耗。
◇ 三相变压器单相的测量:
    可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据,并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。
◇ 损耗查询功能: 仪器内部存有国标规定的30KVA-2500KVA的非晶合金、S11、S9、S7、的空载电流百分比、空载损耗、阻抗电压百分比、负载损耗，可根据变压器的类型、变压器的容量进行查询。
◇ 在仪器允许的测量范围可直接测量,超出测量范围可外接电压、电流互感器,仪器可设置外接电压电流互感器的变比,直接显示施加的电压、电流的值。

智能变压器容量综合特性测试仪装置输入特性

   电压测量范围：0～750V 宽量限。

   电流测量范围：0～80A内部全部自动切换量程。

2、准确度

   电压、电流、±0.2%

   功率：±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）

3、工作温度：－10℃～+40℃

4、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

      ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验
