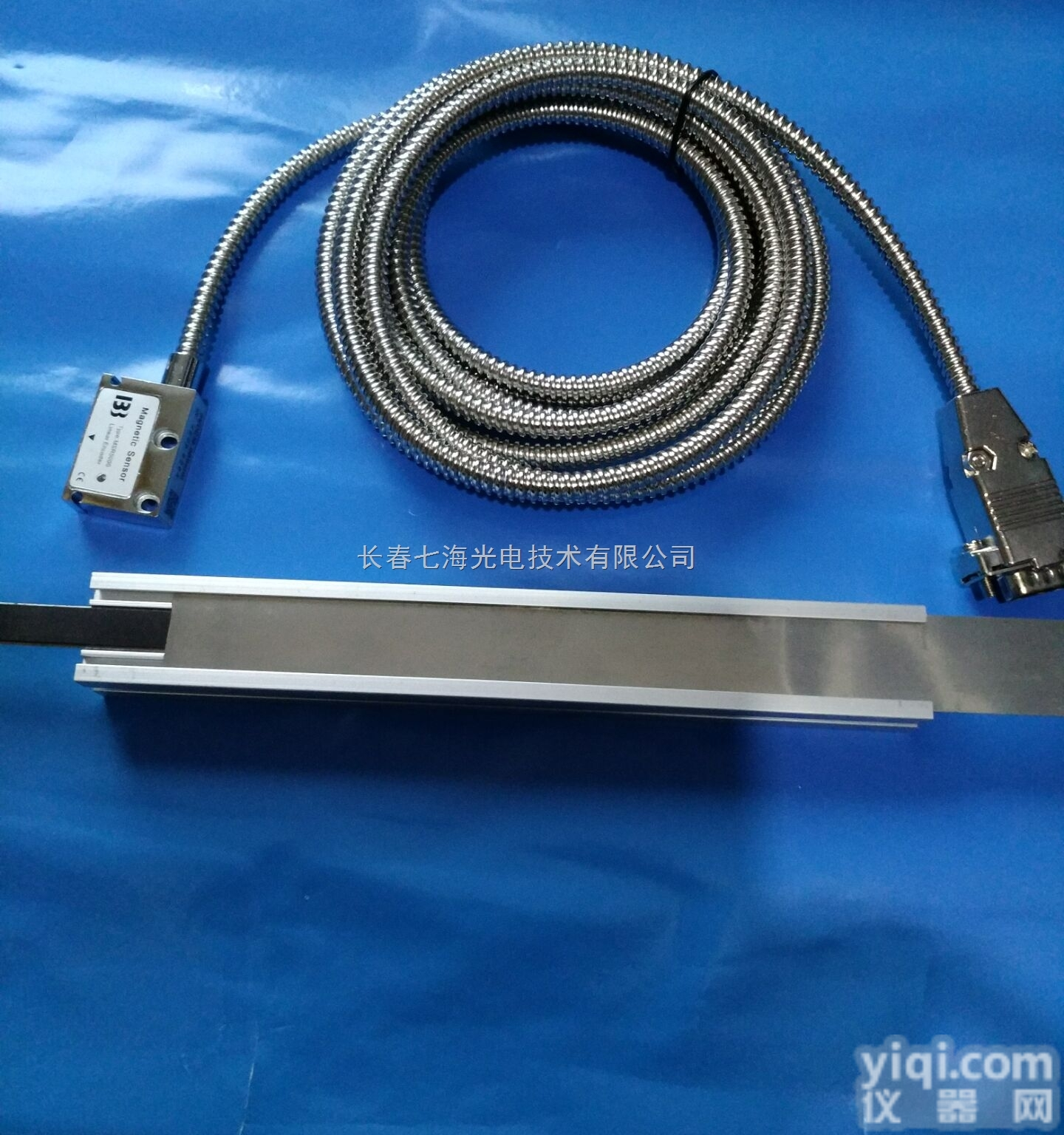

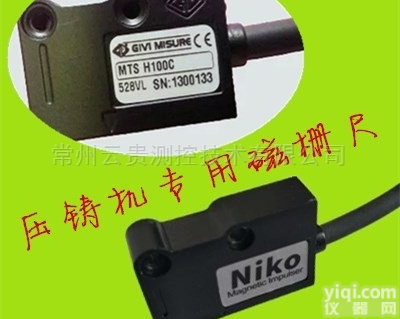

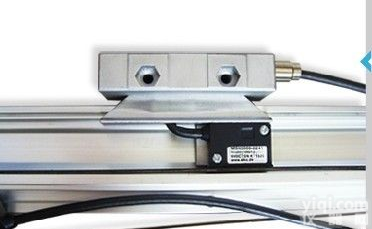

NIKO伊之密压铸机磁栅尺LP/MLS5000传感器

特性概述

• 小尺寸读数头。
• 磁栅尺带由磁间距为5+5mm的磁栅尺带MP500和起保护作用的不锈钢带CV103（可选）组成。安装非常方便。

prefix = v ns = "urn:schemas-microsoft-com:vml"

机械和电气特性

机械特性

• 印模压铸读数头。
• 两个M4螺纹孔或M3通孔固定读数头。
• 安装公差范围大。

电气特性

• 电缆柔性好。
• 信号具有良好的稳定性。
• 速度超过1m/s应使用“专用线缆”。

MLS5000

参考信号

每5mm（C）

外部（E）

磁间距

5+5mm

分辨率

5,10,25,50,100μm

精度2

±40μm

重现性

±1increment

线缆

8芯

输出形式

LINE-DRIVER

PUSH-PULL

线缆（标准长度2米）

读头--磁栅尺带距离

见图

Z小卷绕半径60mm

8芯Ø5.3mm

供电电压

5～28VDC±5%

连接线

LINE-DRIVER

PUSH-PULL

消耗电流（无负载）

60mAMAX

绿

A

A

消耗电流（带负载）

140mAMAX（5V，RL=120Ω）

115mAMAX（12V，RL=1.2kΩ）

90mAMAX（28V，RL=1.2kΩ）

白

B

B

棕

Z

Z

红

5-28V

5-28V

黑

V-

V-

相位偏移

90°±5°

屏蔽

速度

6m/s（MTS H 5）

12m/s（MTS H 10）

橙

蓝

抗振动

100m/s2[10Hz～2000Hz]

黄

抗冲击

1000m/s2（11ms）

通常读数头提供2m线缆。

可以根据需要提供长线缆，线长如下：

LMAX=10m（读头线缆）

LMAX=100m（2m读头线缆+延长线缆1）

防护等级

IP 67 DIN 40050/IEC 529

工作温度

0°～50℃

储存温度

-20°～80℃

湿度

100％不凝结

读数头重量

40g

电气保护

电源极性倒置保护

输出短路电流保护
