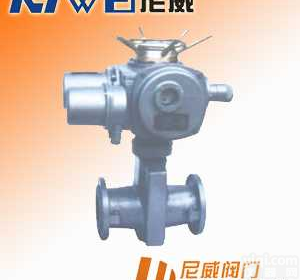

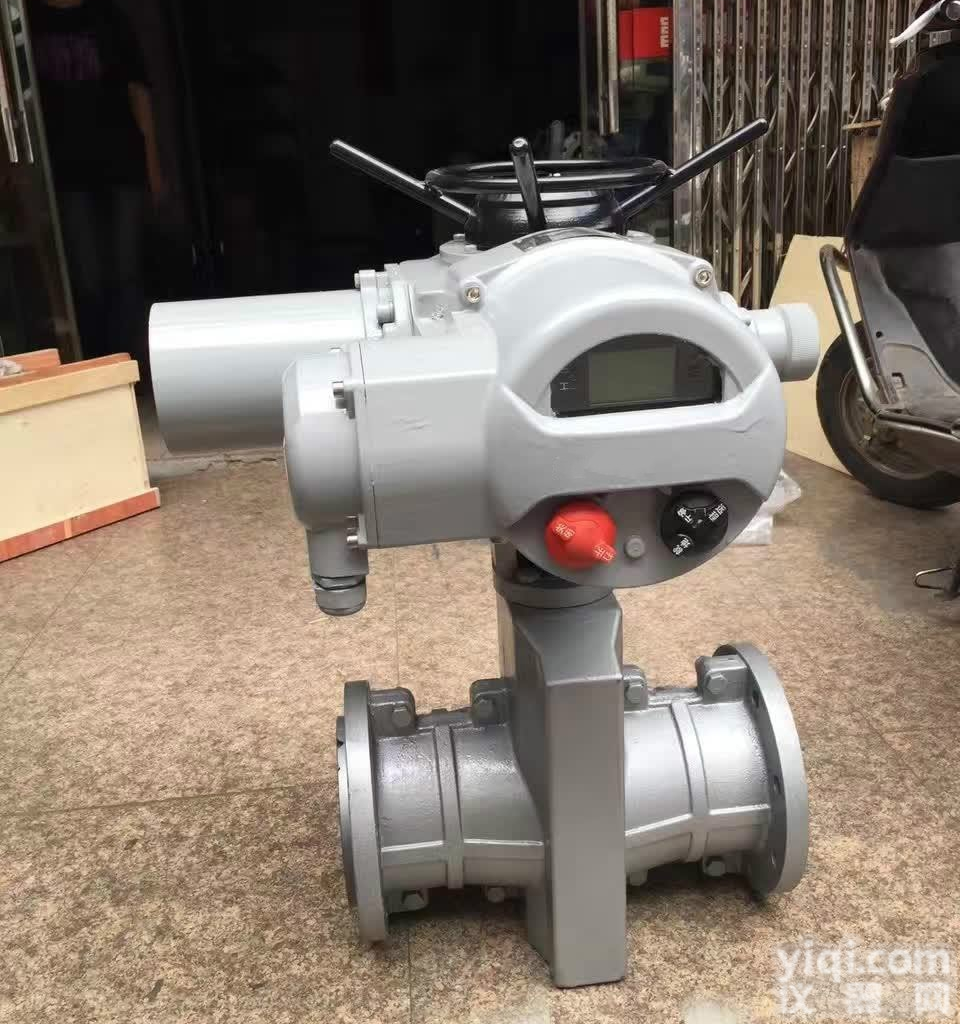

GJ941X型电动管夹阀 GJ941X型电动管夹阀

GJ941X型电动管夹阀 主要性能规范
电动管夹阀 内衬可定时更换，关闭时密闭性能良好，阀体的流通能力为Z大流通能力,阀座即为口径. 执行机构部分采用自主研发的专门用于管夹阀的电子式电动执行机构，执行器和阀体整合。 电动管夹阀专用全电子式电动执行器，是以AC220单相交流电源/AC380三相交流电源作为驱动电源，直接接受来自DCS、PLC系统或调节仪表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信号来运转的全电子执行机构。电子式控制单元采用先进的混合集成电路，被设计成匣子形状，包含完整的保护功能，可现场控制或远程控制，并用树脂浇铸密封。驱动电机采用AC可逆电机，反馈量检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性经济类型产品。该执行机构几乎具备了调节本身所需求的各种动作变换功能以及开度信号功能和手动功能等。
1、执行器设计有伺服系统(无需另配伺服放大器)，只需接入DC4～20mA(或DC1～5V)信号和AC220V单相电源或者AC380V三相四线即可工作。设接线端子，接线极为简单方便。
2、执行器的关键部件─控制器，采用先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，(阀芯处于全开，全闭或自锁状态)。
6、用状态选择开关可以设定(正、反动作)。
7、用状态选择开关可以设定输入信号为(DC4～20mA或DC1～5V)。
8、调整工作零点(始点)和行程(终点)简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护

适用温度	适用介质
<=85°C	矿浆、磨料、干湿型粉尘类

GJ941X型电动管夹阀主要零件的材料

名称	材料
阀体	铸铁
套管	橡胶
阀杆	铸铜、碳钢
压杆	铝合金
电动头	组合件
托架	球墨铸铁

GJ941X型电动管夹阀主要外形尺寸和连接尺寸mm

公称通径DN	公称压力Mpa	工作压力Mpa	L	L1	L0	D	D1	Z-ø	H	电动装置					重量kg
										型号	A	B	D0	Kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12	18
32			165	145	40	＊140	100	4-18
40			190	157	50	＊150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425	305	0.25	71
65			270	199	74	180	145	4-18		ZA15-15	552	425	305	0.37	80
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75	92.9
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75	101
125			430	318	134	245	210	8-18
150			500	350	158	280	240	8-23	1000
200			650	446	206	335	295	8-23	1174	ZA-45-18	766	390	305	1.1	265
250			800	516	256	＊395	350	12-23
300			950	562	304	＊445	400	12-23
采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78PN1.0MPa

订货须知：
一、①GJ941X型电动管夹阀产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的GJ941X型电动管夹阀型号，请GJ941X型电动管夹阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询：，，：：，：，,. www.shshvalve.com, www.shenhongfm.com
我们一定会尽心尽力为您提供优质的服务。
