DMOPCS003超速保护卡

DMOPCS003超速保护卡

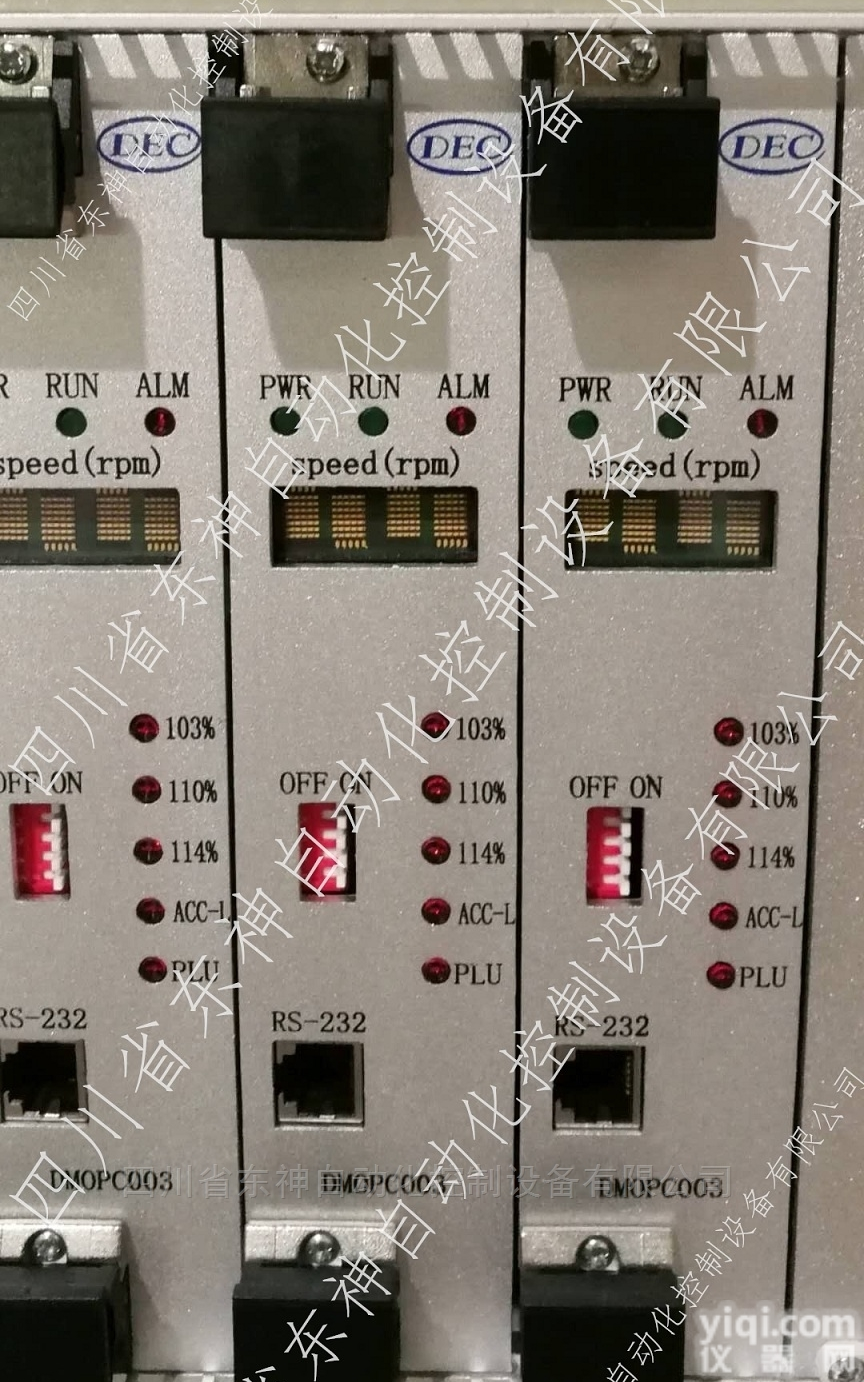

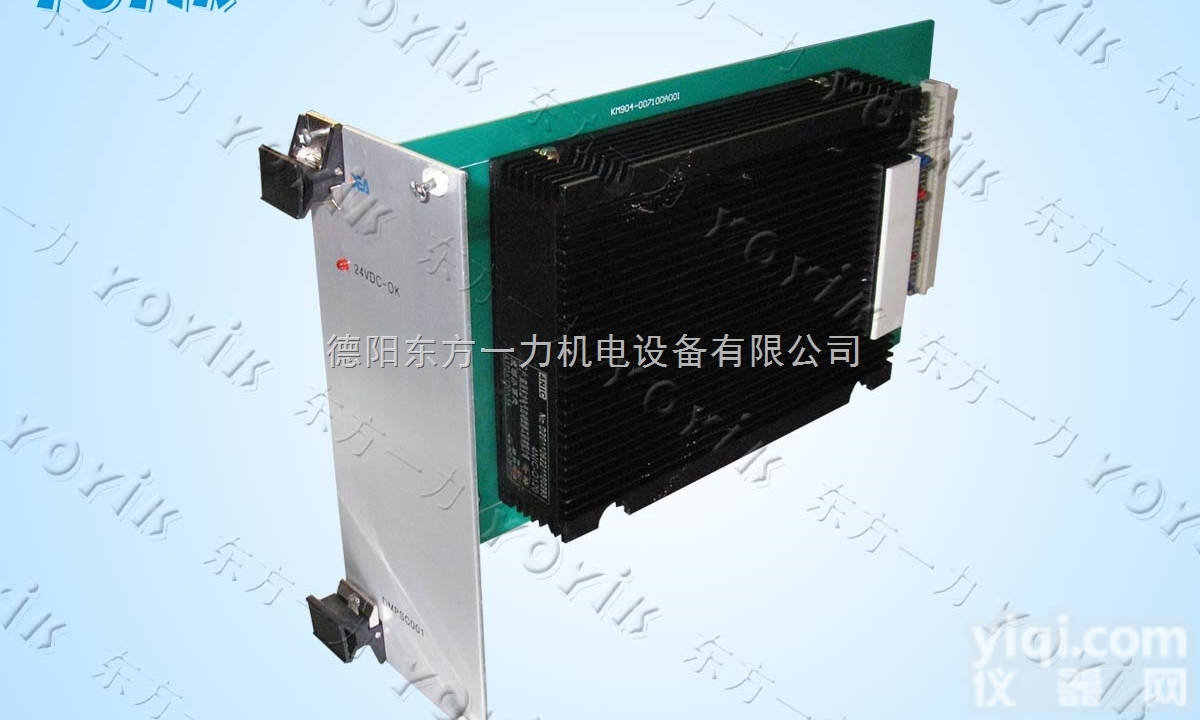

DMOPCS003超速保护卡为全电调控制系统DEH配套而专门设计的。该卡采用了Infineon16位单片机XC164CS芯片和高性能的可编程逻辑阵列CPLD构成控制核心，采用16位高速串行A/D芯片配合XC164CS内部高速工作单元采样及处理转速信号，提高了转速的测量范围及精度；同时卡件能输出与转速相对应的4～20mA标准信号及标准脉冲信号，并能在检测到超速、功率、负荷不平衡的情况下，

本智能伺服卡是为全电调汽轮机DEH系统而配套设计的专用装置。

该智能伺服卡具备如下功能：

每套控制器均采用一套德国威图电磁屏蔽机箱、一块或多块智能伺服卡、和一套背板端子组件构成。各伺服卡面板上均有发光二极管动态指示卡件的运行状态。所有进出线均通过背板上的德国PHOENIX快速连接端子与外设、DEH控制装置连接。通过该装置与DEH系统配合，以完成DEH装置对汽轮机组的转速、功率的控制。

伺服阀控制器的硬件主要包括伺服卡和机箱组件。

1. 伺服卡硬件

伺服卡采用四层印制板布线工艺，具有极高的EMC抗干扰能力。板上主要元器

件都采用进口优质产品。

1.1  CPU采用In先进的16bit微处理控制器，运算处理速度快，性能优良，内设Watchdog功能，自恢复能力强。

1.2  逻辑控制回路部分采用90年代XiLinx先进的CPLD大规模可编程逻辑器件芯片，将众多的逻辑管理功能集成于CPLD芯片内，使得伺服卡功能增加许多而外围电路简单，卡件集成度大幅增加而可靠性也大大提高。

1.3  采用16 bit的D/A、A/D转换器，故使伺服卡的转换精度大大提高。伺服卡设有8路16 bit A/D转换器用以接收阀位给定、双路阀位反馈输入、自校验（含调节输出校验、基准校验、双路驱动校验），另设有2路16 bit D/A转换器分别提供阀位指示和阀位驱动（－40 mA～+40 mA等）信号。所有D/A、A/D均通过隔离运算放大器与外部接口相连。

1.4  采用飞利浦I²C总线技术，将参数设置、运行参数等存于E²PROM内，确保伺服卡在带电拔插时不影响其正常使用。

1. 伺服卡利用光电隔离芯片与外部控制信号相连。
2. 内设2组振荡电路，可在卡件面板上调整并测量颤动幅值。行程传感器（LVDT）

激励频率、幅值也可以通过板上跳线选择。

1. 采用双路LVDT输入通道和相应的调节控制电路以确保单元回路可靠工作。
2. 采用先进的DC－DC转换器，并且多模块协同工作。转换器与各种电源回路相

互隔离，保证电源回路的安全可靠。

1. 伺服卡面板上设有多种状态指示灯显示各种状态组合，并有颤动量大小测试端。
2. 伺服卡由主卡及插接在上面的数模卡组合而成。主卡包括CPU、可编程逻辑回

路、输入输出、电源等回路，数模卡主要包括D/A、A/D回路。

1. 机箱组件

机箱组件采用进口19英寸电磁屏蔽机箱及配件，易安装且抗干扰能力强。机箱

背后的接线端子为进口可拔插接线端子，接线调试十分方便。

DF2000

可编程TSI仪表系统

近年来，以美国Bently 3500系统、德国Epro MMS6000系统为代表的可编程监测仪表系统，凭借其操作方便、免维护、高精度、高可靠性等传统仪表无与伦比的性能，迅速成为TSI（Turbine Supervisory Instrument）仪表的主流。

为了跟上国际潮流，提高国产TSI仪表的竞争力，我们成都东能自控技术工程有限责任公司与东方汽轮机厂自控分厂（现已改制为“东方电气与自动化控制工程公司”）强强联合，于1999年推出了与国际先进产品水平相当的可编程TSI系统——DF2000可编程TSI仪表系统（以下简称“DF2000系统”）。

迄今为止，DF2000系统也是国内的可编程TSI仪表系统，已有数百个通道在国内数十家企业投运，广泛应用于200MW以下汽轮机、水轮机、电动马达、压缩机、离心机、鼓风机、泵等大型旋转设备的状态监测，DF2000系统凭借国际先进水平相当的产品性能与质量、价格不及进口产品1/3的高性价比优势，正在成为国产TSI仪表系统的主流，也是传统TSI仪表系统改造的选择！

一套典型的DF2000可编程TSI仪表系统包括：

1. DF2000/03系统机箱框架

一个机箱内可以插入多个组件，机箱内各种组件通过内部总线互连；

一个系统可以有多个机箱，机箱之间通过系统扩展总线互连。

1. DF2000/01 系统电源组件

   一个机箱内可以插入一个或二个电源，也可在两个机箱内各插入一个电源，互为冗余，两个机箱框架中电源通过背板上24DC电源扩展端子互连。

1. DF2000/02 系统通讯模块组件（此部件为可选，根据用户要求选择）

DF2000/02系统通讯模块组件通过内部总线与机箱内各功能监测器组件相连，也可通过系统扩展总线与其它机箱内的功能监测器组件相连；一个DF2000/02系统通讯模块组件Z多可与31个功能监测器组件相连。

DF2000/02 系统通讯模块组件可对各功能监测器组件进行参数组态、数据采集；并有RS485接口（支持Modbus协议），可与DCS、PLC等相连。

1. DF2000系统功能监测器组件系列

DF2000系统功能监测器组件都是独立的插入组件，可以独自完成某运行参数的测量、显示与超限报警和保护，都有独立的RS232接口用于参数组态，功能监测器组件的所有参数都可以通过【DF2900可编程TSI仪表组态软件】进行编程。

业已推出的DF2000系统功能监测器组件有：

DF2002     双通道轴相位移监测器

DF2022     双通道相对膨胀监测器

DF2012     双通道转速监测仪器

DF2013     双通道零转速监测仪器

DF2014     反转保护监测器

DF2018     超速保护监测器

DF2032     双通道热膨胀监测器

DF2042     双通道偏心监测器

DF2043     双通道水机摆度监测器

DF2052     双通道轴承振动监测器

DF2062     双通道轴振动监测器
